装药量 | 200 |
小时流量 | 1.5 |
计量泵功率 | 1000 |
品牌 | su |
型号 | 加药系统,加药装置 |

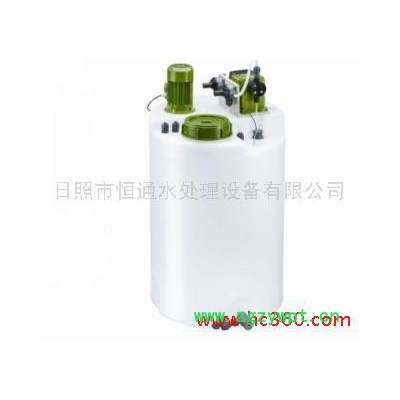

AX-B系列面板加药单元 产品概述: 一般配置为两台计量泵(互为备用),用于切换计量泵的球阀,用于保证投加精度的流量标定柱、背压阀、脉冲阻尼器,用于保护整套系统的安全阀、Y型过滤器。亦可根据要求配置冲洗管道、电气控制箱等。 主要特点 1.结构紧凑,性能稳定 2.体积小,占地少,便于移动、方便安装维护。 3.造型美观,视觉效果好。 主要应用 1.水处理漂白剂、聚电解质等溶液的投加。 2.各类清洁洗涤剂的投加。 3.各类工业用添加剂的制备和投加。 4.污水处理用絮凝剂、凝聚剂、助凝剂、消泡剂的投加。 AX-S系列一体化加药单元 产品概述: 标准配置为:1只溶液箱安装1台计量泵1台搅拌器。并可通过简单组合,组成两箱两泵及多箱多泵多种形式,实现互为备用。 应用:可用于液液、固液、气液药剂溶液的混合、配制、投加。 主要特点: 1.结构简单,经济性好,性能稳定 2.体积小,占地少,便于运输、安装维护 3.加药泵吸入式安装,不易堵塞。 主要应用: 1.水处理漂白剂、聚电解质、石灰浆等溶液的制备及投加。 2.各类清洁洗涤剂的投加。 3.各类工业用添加剂的制备和投加。 4.污水处理用絮凝剂、凝聚剂、助凝剂、消泡剂的投加。 技术规格表:
型号 | 溶液箱容积L | 溶液箱尺寸(D×H)mm | 搅拌器浆径mm | 计量泵流量L/h |
PE | 不锈钢 |
AX-S100/1 | 100 | 460×750 | 506×700 | 200 | 0―12.5 |
AX-S200/1 | 200 | 580×830 | 656×800 | 250 | 0―25 |
AX-S500/1 | 500 | 800×1115 | 806×1200 | 400 | 0―62.5 |
AX-S1000/1 | 1000 | 1000×1420 | 1006×1400 | 500 | 0―125 |
AX-S1500/1 | 1500 | 1320×1400 | 1208×1500 | 640 | 0―187.5 |
AX-S2000/1 | 2000 | 1320×1400 | 1408×1400 | 640 | 0―250 |

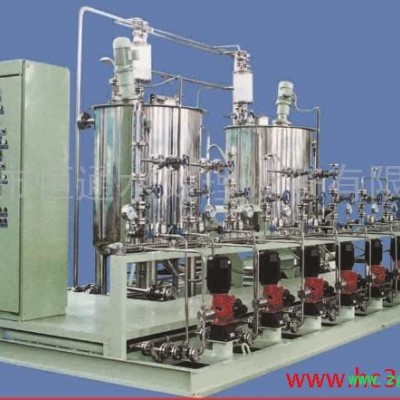

注: ①PE溶液箱尺寸为供应商标准尺寸,不可更改。 ②304溶液箱均采用椭圆形封头,用户可根据现场情况订制。 ③浆径按粘度小于100厘泊的溶液选择。 ④计量泵流量按一次配药连续投加8小时设计。 DX系列加药系统 DX系列加药系统概述 加药系统是一种为了满足各种化学药剂定量投加需求,而组合的液体搅拌、溶解、输送、投药、自动控制于一体的撬装设备。广泛应用于化工、石油、水处理、电力、冶金、造纸等领域。可实现远程、自动、手动、半自动控制液体定量或比例工艺投加的要求。 该系列加药装置分标准撬装型、一体化简易型、面板型等,可满足不同流体投加场合的使用。 标准撬装型 一般配置为:两台溶液箱安装两台搅拌器,两台计量泵互为备用,可实现连续不间断加药,亦可根据工艺要求,组成一箱两泵,多箱多泵等多种结构,满足不同使用场合。可用于液液、固液、气液药剂溶液混合、配制、定量投加。 主要特点: 1. 高度集成化、模块化设计,结构紧凑合理,撬装组合,便于运输。 2. 独立控制系统,方便实现了自动/自动/远程控制,便于安装调试,保障系统运行安全稳定。 3. 简化了工艺设计,方便现场施工,可有效缩短工期及节约成本。 4. 采用耐蚀材质,适应各种工况及环境的耐侯耐蚀需要,使用寿命长。 5. 精确控制计量泵投加,减少浪费,提高药剂使用率,有效降低成本。 主要应用: 1. 电厂炉内加药:给水加氨、加联氨、炉水加磷酸盐、炉水加磷酸盐协调控制、凝结水加氨等。 2. 电厂炉外加药:原水加凝聚剂、原水加助凝剂、循环水加稳定剂(缓蚀剂)、循环水加阻垢剂、循环水加杀菌剂、启动锅炉房加氨、启动锅炉房加磷酸盐、凝汽器硫酸亚铁镀镆等。 3. 水处理加药:自来水厂加絮凝剂、污水处理加絮凝剂、助凝剂、消泡剂等。 控制系统: 1. 独立控制系统,保证运行安全稳定 2. 标准电压供电:220V/380V,50Hz 3. 控制方式可有多种选择: 手动:所有用电设备启停均为手动控制,具有操作简单,性能稳定,成本低等优点; 半自动:设备为手动启停,并可根据液位、故障、程控等检测信号实现各用电设备的联锁、报警、停机等; 自动:设备均有自动运行功能,可以实现配药 -投加-检测-反馈-修正 全程PID控制; 远程控制:具有远程监视/控制功能(需在定货时注明),计量泵、搅拌器、电磁阀等设备的状态可通过硬接线传送至业主中控室。配备PLC的加药装置可连接企事业以太网,实现与现场检测仪表、上位机、触摸屏、工控机、PC、变频器等的信息共享。 技术规格表:
型号 | 溶液箱容积L | 外形尺寸(L×W×H)mm | 计量泵流量L/h | 总功率kw | 荷重 |
PE溶液箱 | 304溶液箱 | PE溶液箱 | 304溶液箱 |
L | W | H | L | W | H |
DX-S5002 | 500 | 2100×200×1450 | 2100×1450×2100 | 0―62.5 | 0.2―1.7 | 1 | 1.2 |
DX-S2×500/2 | 2×500 | 2450×1550×1450 | 2700×1450×2100 | 0―500 | 0.3―1.8 | 1.6 | 1.8 |
DX-S1000/2 | 1000 | 2400×1500×1650 | 2600×1500×2700 | 0―125 | 0.3―1.8 | 1.6 | 1.8 |
DX-S2×1000/2 | 2×1000 | 2850×1750×1650 | 3200×2200×2700 | 0―1000 | 0.8―3.8 | 2.8 | 3.2 |
DX-S1500/2 | 1500 | 2400×2000×2200 | 3000×2000×2850 | 0―187.5 | 0.6―9 | 2.4 | 2.8 |
DX-S2×1500/2 | 2×1500 | 3380×2200×2200 | 3900×2550×2850 | 0―1500 | 1.2―10 | 4.2 | 4.6 |
DX-S2000/2 | 2000 | 3000×2000×2400 | 3000×2000×2700 | 0―250 | 0.6―9 | 3.0 | 3.4 |
DX-S2×2000/2 | 2×2000 | 3600×2200×2400 | 3900×2700×2700 | 0―1500 | 1.2―10 | 5.4 | 6.4 |
| | | | | | | | | | | |
注: ①外形尺寸仅供选型时参考,实际尺寸与计量泵选型有关。 ②一箱两泵加药系统计量泵流量按一次配药连续投加8小时设计,两箱两泵加药系统可连续投加,按 最短1小时配药一次设计。 ③总功率随药剂粘度、计量泵流量、计量泵压力变化
