石油催化剂输送泵 凸轮式容积泵 凝胶泵 晋

类型	螺杆泵
材质	不锈钢
驱动方式	电动
性能	变频
用途	管道泵
输送介质	水、油、污水、浆
泵轴位置	卧式、立式
叶轮数目	单级
流量	1~600（m3/h）
扬程	1~200（m）
转速	2900（rpm）
吸入口径	15~300（mm）
排出口径	15~300（mm）
效率	99
输出流量	1~300
电压	220/380（V）
功率	1~90（kw）
规格	SRH-100单级304材质,SRH-130单级304材质
排出压力	1~100
吸程	1~9
适用范围	管道冲洗
类别	管线乳化机
适用场所	工业生产用
适用物料	食品
效果	高剪切乳化机
装置方式	固定式
品牌	Galileo/伽利略
型号	ZB3A
料筒形状	锥形

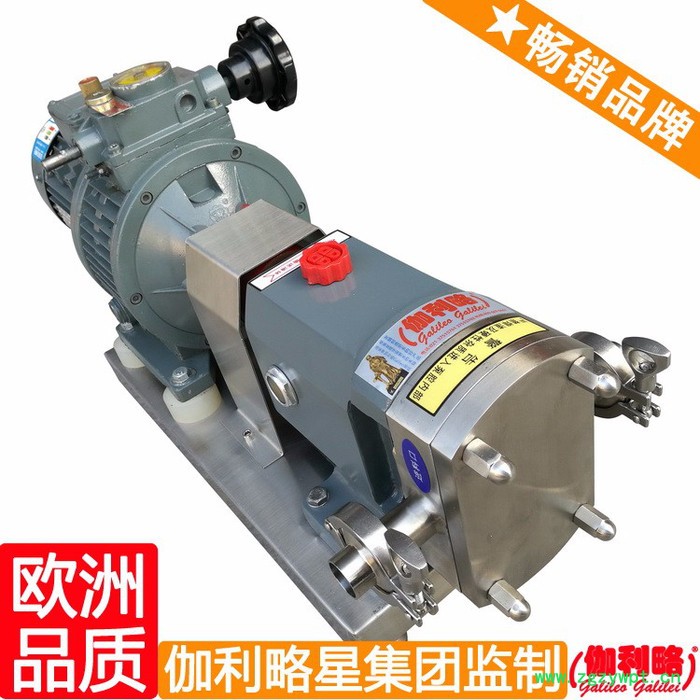

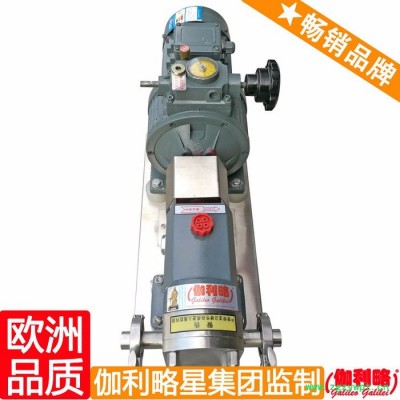

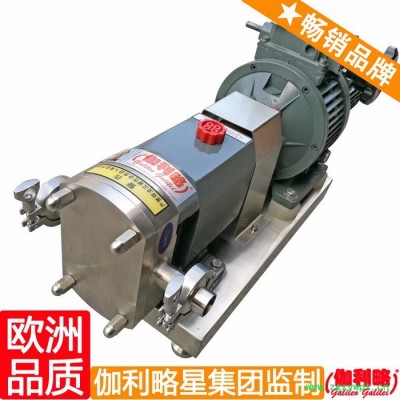

ZB3A卫生级转子泵简介：
ZB3A系刊卫生级凸轮转子泵属容积式泵，输送流量可以较精确的控制也可方便地制成变量泵。此泵的转
速很低．一般在200rpm至600rpm之间，被辅送的物料被平稳地输出而其成份不会受到破坏。可用于
输送粘度很高的物质也可以方便地制成辅出压力较高的品种。

ZB3A卫生级凸轮转子泵技术参数：

型号	（L）	转速(r)	对应流(L)	功率kw
ZB3A-3	3	200~500	300~800	0.55
ZB3A-6	6	200~500	650~1600	0.75
ZB3A-8	8	200~500	850~2160	1.5
ZB3A-12	12	200~500	1300~3200	2.2
ZB3A-20	20	200~500	2100~5400	3
ZB3A-30	30	200~500	3200~6500	4
ZB3A-36	36	200~400	3800~7600	4
ZB3A-52	52	200~400	5600~11000	5.5
ZB3A-66	66	200~400	7100~14000	7.5
ZB3A-78	78	200~400	9000~18000	7.5
ZB3A-100	100	200~400	11000~21600	11
ZB3A-135	135	200~400	15000~30000	11
ZB3A-160	160	200~400	17000~34000	15
ZB3A-200	200	200~400	21600~43000	18.5
ZB3A-300	300	200~400	31600~63000	22



ZB3A卫生级凸轮转子泵工作原理：

卫生级凸轮转子泵依靠依靠两同步反向转动的转子(齿数为2-4)在旋转过程中于进口处产生吸力(真空度)，从而吸入所要输送的物料。两转子将转子室分隔成几个小空间，并按a→b→c→d的次序运转。运转至位置a时，只有I室中充满介质; 到位置b时，B室中封闭了部分介质; 到位置c时，A室中也封闭了介质; 到位置d时，A、B室与Ⅱ室相通，介质即被输送至出料口。如此循环往复，介质(物料)即被源源不断地输送出。

ZB3A卫生级凸轮转子泵产品特点：
。转子与转子，转子与泵体之间保持一定间隙、无摩擦系数，使用寿命长
。装拆简单，维护，清洗方便，易损件少。
。高效节能，故障率低，密封可靠，噪音低。
。采用特种材料后，可输送污泥，污水等曾有固体颗粒的介质。
。可输送介质粘度为《200万CP，以厦台固量60%的浆料。
。配置变频器后，可以随意调节流量，井可作一般计量泵试用。
。根据用户连接要求，可选配法兰式，螺口式，卡箍式。
。可输送气、液、固相混台物科。
。保温冷却泵采用内置式结构，导热性好。
。移动式泵可以吸取各种桶装物料，吸入真空度选0.08Mpa。
。根据用户要求可在泵头配置卫生级安全阀。

ZB3A卫生级凸轮转子泵传动的选择：

。电机+定整比减速器：这样的传动方式简单，转子的转速恒定，也就是决定了流量的不可调性。
。电机+机械摩擦式无圾变速器·这种变速器的变速靠手动调节来实现，其特点是安全可靠，扭距大·流
  星无极可调，缺点是非自动调节，较麻烦，调速在运转过程中进行，不得在停机状态下调速，其使用
  维护参照制造商的使用说明书。
。变频电机+变频器，这种方式可实现转速的自动调节，亦即实现了流量的无缎调理。其优点是自动化程
  度高，低速扭距较大，缺点是变频器的价格较高，其使用维护参照制造商的使用说明书。
。该系列凸轮转子采广泛应用于石油化工、精细化工、日用化工、制药、食品、环保、造纸、浩料、冶金
  等行业，在替代进口嘉的应用过程中得到了用户的一致好评。

ZB3A卫生级凸轮转子泵外形尺寸：

ZB3A卫生级凸轮转子泵极限图表：

ZB3A卫生级凸轮转子泵分解图：







木箱、泡沫或纸箱包装，因本泵属于重物只能发物流（需到物流站自提），其它疑问请联系我们。

上海苍茂实业为一般纳税人，能开17%增值税专用发票及增值税，如需开票请联系客服。

售后服务承诺
1.产品提供免费维修一年，免费维保期间内如发生非人为原因引起的损坏（不可抗力原因除外），上海苍茂实业将及时免费更换和修理。
2.产品实行终身包修，免费保修期满后买方如委托上海苍茂实业进行维护保养，上海苍茂实业将对设备进行维护更换件（出厂价），并详细列出维保内容。
3.上海苍茂实业本着以客户利益为第一，想客户所想、急客户所急，尽己所能满足客户的要求，做好售后服务。
产品品质承诺
1.上海苍茂实业对产品的质量及交货期负责，产品交货之日起质保期为一年（易损件三个月），终身维护。对于产品质量引起的后果，上海苍茂实业承担相应的责任。如因操作不当引起的后果，上海苍茂实业将以最低成本价对设备进行维护。
2.对所有分供方都进行考察、评审，所有产品的采购都只在合格分供方进行。对分供方所提供的原材料、外购件、外协件都需经过严格复查，检验合格后方准入库；
3.产品制造严格执行“双三检”制度，不合格零件不转序、不装配、不出厂；
