| 材质 | 水泥,其他 |
|---|---|
| 产地 | 北京 |
| 等级 | A级 |
| 规格 | 500克 |
| 形状 | 颗粒状 |
| 用途 | 抢修或井巷中混凝土快速凝结的目的 |
| 芯材 | 其他 |
| 品牌 | 京通 |
| 型号 | AE-9 |
| 商品品牌 | 北京市新世纪东方建筑材料 |
| 商品型号 | AE-9 |
产品简介
AE-9型速凝剂是我公司针对目前国内外常用的速凝剂普遍存在喷射料浆聚性不好、粉尘大、回弹多、28天强度低、腐蚀性强、刺激和严重影响从事施工人员身体健康等缺点，经过我厂工程技术人员多次精心研究，取长补短，本产品主要由铝氧熟料及多种无机盐综合复配细磨而成，是当前理想的新一代产品。
产品符合中华人民共和国建材行业速凝剂标准JC477-92。
执行标准JC477-2005
匀性质指标
项目 | 指标 | 项目 | 指标 | |

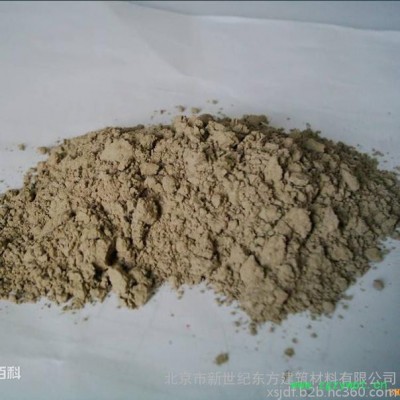

外观 | 粉 | 灰色粉末 | 细度 | ＜5% |
液 | 浅黄色液体 | 液体比重 | 1.42±0.02 | |
PH值 | 8-10 | 氯离子含量 | 无 | |
主要技术性能指标
1、使用AE型速凝剂，凝结快、粘度大、回弹量小、调整范围广、对水泥适应性强。
2、初凝时间2-4min，终凝4-8min。
3、粉剂掺量为水泥用量的3-5%，液体掺量为2-6%。
4、掺入本剂**抗压强度为8.8Mpa，28天强度可达到不掺者80%以上。
5、水泥凝结时间受气温影响较大，低于20℃时（一般温度为20℃）可适当增加掺量。
混凝土物理力学性能
项目 | 指标 | 项目 | 指标 | |
凝结时间（min） | 初凝 | ≤2 | 1d抗压强度比 | ＞8 |
终凝 | ≤9 | 对钢筋锈蚀作用 | 无锈蚀 | |
25d抗压强度比（%） | ＞80 | —— | —— | |
应用及注意事项
1、使用前应对工程所用的水泥进行凝结时间试验，根据工程需要的凝结时间和工艺要求选择适当掺量。
2、本产品一般采用普遍硅酸盐水泥，对受潮结块的水泥适应性差。
3、掺量本速凝剂的混凝土干拌料**随拌随用，其堆放时间不超过两个小时，否则，不仅影响速凝效果，而且会降低喷射混凝土强度。
4、掺有速凝剂的混凝土工程，要加强早期养护，确保水化反应顺得进行，以减少对混凝土后期强度的降低。
5、参照GB50119-2003《混凝土外加剂应用技术规范》相关规定施工。
6、粉剂产品采用内衬外编织塑料袋包装，每袋50kg。液体产品采用铁桶包装。应存放于干燥通风处，注意防雨防潮，保质期5个月。
13248098704
