【安百利】JY-1.0加磷酸盐装置 加氨加药装置

一、概述

    本厂生产的炉内加药装置包括给水加氨,加联胺,炉水加磷酸盐,炉水加磷酸盐协调控制,凝结水加氨等系统.
??加药装置的单元组合形式主要视机组容量大小,锅炉配置的方式(二炉共用一套或单炉单套等),自动化水平的高低(自动或手动控制),加药泵种类的选用(交流或支流马达,进口或国产泵)灵活的组成各种不同形式单元,安装在一个底座上,这种工厂化的整套装置,大大减少了设计和现场安装的工作量,对整机的质量,安全和现场投运提供了可靠的保证.
??单元组合装置各部件材质,主要分为不锈钢,碳钢,和碳钢衬胶等几种形式,视用户需要而定.
二、分类

  1、炉水加磷酸盐系统：
?? 磷酸盐溶液的配制系统图所示磷酸三钠直接加入溶液箱搅拌配置外,亦可单设4m3的溶解箱,经输液泵先循环搅拌后,再进入溶液箱的配制方法.
? 加磷酸盐量的控制除手工控制外,亦可进行自动控制:依据炉水磷酸根表的采样信号,经微机综合处理后的输出,控制加磷酸盐泵的量达到自动加药的目的.
  2、给水、凝结水加氨系统：
? 氨液的配制除手工配制外亦可进行自动控制:当溶液箱液位低于设定值时,自动开启凝结水进口电磁阀至高液位时关闭,在溶液箱出口管道上安装的导电度仪表的测量值,控制进氨阀门开启,当浓度为±1相当于450 us/cm的导电值,自动关闭进氨阀,完成配药过程.
? 加氨量的控制除手工控制外,亦可进行自动控制:依据给水导电度(或PH值)的采样信号,经微机综合处理后的输出,控制加氨泵的加氨量达到自动加药的目的.
3、炉水磷酸盐协调控制系统：
? 在以除盐水作为补给水的高参数,大容量汽包锅炉中,既使炉水中保持合适的PH值,又防止产生游离NaOH,兼有防腐防垢功能,这**是炉水磷酸盐协调处理的目的,在保证炉水PH,PO3-符合部颁标准前提下又使炉水中无游离NaOH的水质工况是靠向汽包内添加Na3PO4+Na2HPO4或Na3PO4+NaOH的混合液来实现的.两种配方的选择主要由锅炉炉水水质决定,而配方的定量-即Na/PO4比(R值)是通过PH和PO3-的测量,查表得到的.
? 由于可靠的磷酸根和PH测量仪表,微机软件技术的开发,及性能优良的电控加药计量泵的应用,使得炉水磷酸盐协调处理成为可能,并彻底解决了传统磷酸盐处理存在的主要问题.
?

三、系统组成:

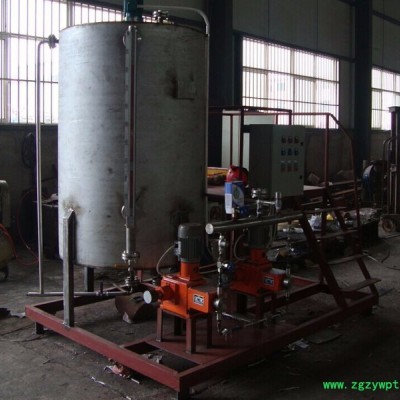

如图所示是按照两桶三泵的一套加药装置.

四、定货须知：

   1、被控介质的压力，以便选定计量泵的型号及电机功率。
    2、全套定货注明是一套控制系统或二套，是否需要一台备用泵。
    3、定控制柜须注明加药泵是否是电磁泵。是否配套药箱和自动控制装置。
    4、用电机为动力加药泵注明电机是单相还是三相电机，同时注明电机的功率。
