流量 | 20 |
---|---|
游泳池类别 | 室内 |
进口直径 | 15 |
循环周期 | 2 |
高效过滤器 | 1000 |
出口直径 | 15 |
功率 | 220 |
游泳池容积 | 2000 |
毛发聚集器 | 0.05 |
泵型号 | AKS803 |
品牌 | 大河人家 |
型号 | 20吨/时 |
空调循环水加药装置 磷酸盐加药装置 泳池加药设备 污水处理设备

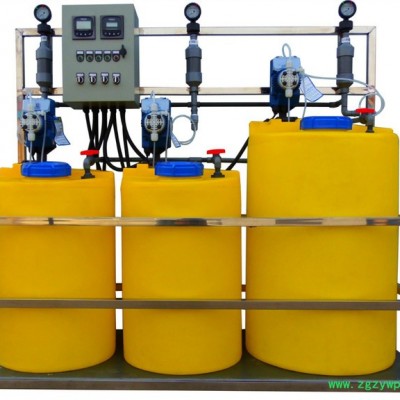

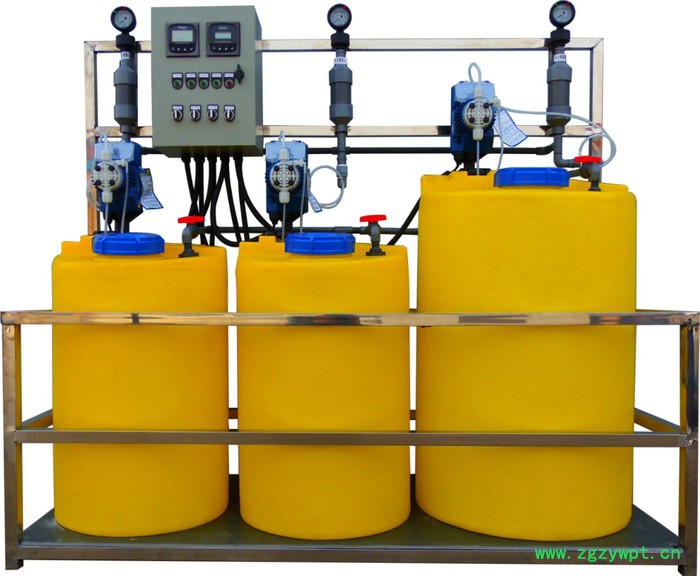

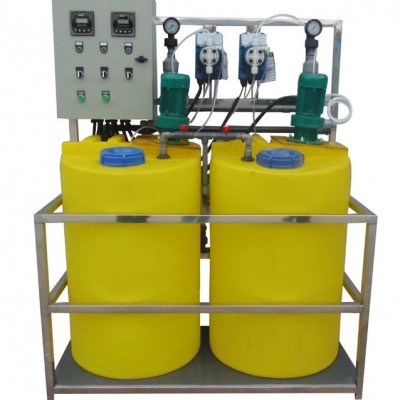

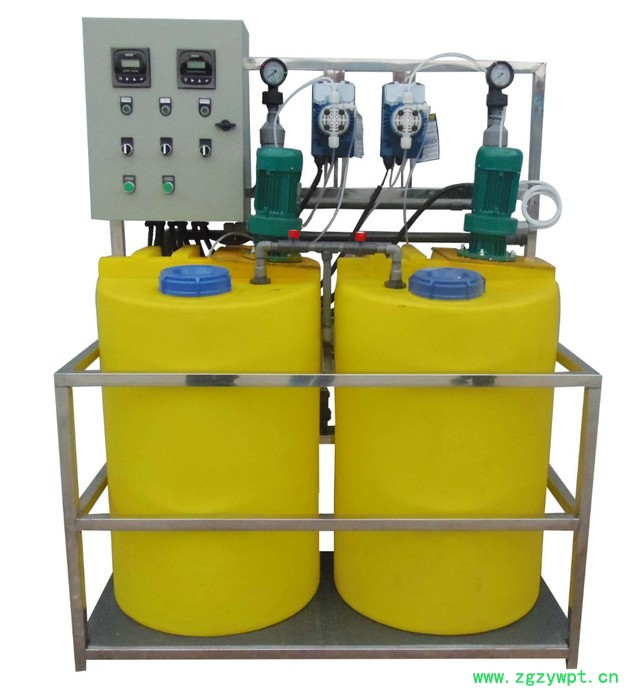

循环水加药装置一体化加药装置以计量泵为主要投加设备、将溶药箱、搅拌器、液位计、安全阀、止回阀、压力表、过滤器、缓冲器、管路、阀门、底座、扶梯、自动监视系统、电力控制系统等按工艺流程需要组装在一个公共平台上,形成一个组合式单元。配有搅拌系统、加药系统和自动控制系统,几个固定式可组合成一个整体。
循环水加药装置组合加药 系列集中式组合加药装置,是以美国米顿罗计量泵为主体的机电仪一体化成套装置,结合用户要求精心设计而成。结构以模块化设计,系统各部分按一定的技术规范和工艺流程组装在一公用底座上,成为一独立完整的系统装置。该系统可高精度投加各类化学药品,自动化程度高、配套性强、安装及使用维修方便,广泛应用于电厂、石化、给排水及环保领域。目前该系列加药装置已在不同行业的许多厂家得到广泛应用,广受好评。
技术特点: ● 药桶容量:40L,120L,200L,500L,1000L (1) ● 适用计量泵容量:从0.02L/H到1200L/H ● 药桶材质:PE材质,耐化学腐蚀 ● 可选UV防护的PE材质 **高液体温度:60℃ ● 加料/ 检查孔 —40到200L药桶:100mm —500到1000L药桶:135mm ■ 配置组合: —药桶 —投加计量泵 固定式加药装置
循环水加药装置基本配置 : ● 溶液箱(不锈钢、碳钢、碳钢衬胶、碳钢衬氟、玻璃钢等)
● 精度美国米顿罗计量泵
● 高减速防震式电动搅拌器(普通、防爆、直插式、斜插式)
● 液位计(磁性翻板、玻璃管、超声波)
● Y型过滤器(不锈钢、UPVC)
● 压力表、安全阀、脉冲阻尼器、管件、管路及阀门
● 控制柜(启停操作、手自切换、故障报警、通讯接口、状态显示等)
● 槽钢基础,平台,扶梯等。
说明
● 以上所列为标准设备规范,我公司可按用户的要求进行设计、加工,具体参数请咨询西安信实机电设备有限责任公司。
● 以上各系列加药装置均配装米顿罗公司高精度耐腐蚀隔膜泵.
● 装置中所有附件及设备可根据用户技术要求合理配置。
型号编码及说明:
MD | - | G | - | 11 | - | N | - | N | - | N |
1 装置类型 MD---手动加药装置 AD----自动加药装置
2 计量泵类型 G—机械隔膜计量泵 M—液压隔膜计量泵
3 结构形式 1 1-------一箱一泵 1 2------一箱二泵
2 3—----二箱三泵 3 4-------三箱四泵
4 计量泵控制方式 B --变频式 C--冲程控制式 N--手动调节
5 应用场合 N--普通 E--防爆
6 其它要求 N--无要求 Y--有特殊要求
设备规格 | 溶液箱 | 计量泵数量 (台) | 电负荷 (千瓦) | 净荷重 (吨) | 运行荷重 (吨) | 外形尺寸 (长*宽*高) (毫米) | |
有效容积 (立方) | 数量 (台) | ||||||
一箱一泵 | 1 | 1 | 1 | ≤2.6 | 1.2 | 2.2 | 2000x1800x2400 |
一箱二泵 | 1 | 1 | 2 | ≤4.1 | 1.4 | 2.4 | 2400x1800x2400 |
一箱三泵 | 1 | 1 | 3 | ≤5.6 | 1.6 | 2.6 | 2500x2300x2400 |
二箱二泵 | 1 | 2 | 2 | ≤5.2 | 2.5 | 4.5 | 3300x2300x2400 |
二箱三泵 | 1 | 2 | 3 | ≤6.7 | 2.6 | 4.6 | 3300x2300x2400 |
二箱四泵 | 1 | 2 | 4 | ≤8.2 | 3.0 | 5.0 | 3600x2300x2400 |
二箱五泵 | 1 | 2 | 5 | ≤9.7 | 3.5 | 5.5 | 4200x2300x2400 |
二箱六泵 | 1 | 2 | 6 | ≤11.2 | 4.0 | 6.0 | 4800x2300x2400 |
三箱五泵 | 1 | 3 | 5 | ≤9.7 | 4.6 | 7.6 | 4200x2500x2400 |
