供应特洛伊TLY制氮机 氮气机 回流焊制氮机

温馨提示：产品图片与价格仅供参考，客户所需产品的具体数量及价格，欢迎来电或旺旺，QQ咨询。

制氮机整套设备中的各个组成部分：

一：空压机----空气压缩机是一种用以压缩气体的设备，空气压缩机提供的压缩空气首先通入压缩空气净化组件中，压缩空气先由管道过滤器除去大部分的油、水、尘，再经冷冻干燥机进一步除水、精过滤器除油、除尘，并由在紧随其后的超精过滤器进行深度净化。根据系统工况，特别设计了一套压缩空气除油器，用来防止可能出现的微量油渗透，为碳分子筛提供充分保护。设计严谨的空气净化组件确保了碳分子筛的使用寿命。经本组件处理后的洁净空气可用于仪表空气。

二：空气缓冲罐-----作用是：降低气流脉动，起缓冲作用；从而减小系统压力波动，使压缩空气平稳地通过压缩空气净化组件，以便充分除去油水杂质，减轻后续PSA氧氮分离装置的负荷。同时，在吸附塔进行工作切换时，它也为PSA氧氮分离装置提供短时间内迅速升压所需的大量压缩空气，使吸附塔内压力很快上升到工作压力，保证了设备可靠稳定的运行。

三：冷冻式干燥机---- 冷冻式干燥机运用了物理原理，将压缩空气中的水分冷冻至露点以下，使之从空气中析出的空气干燥机。受限于水的冰点温度，理论上来说它的露点温度可接近于0度，实际情况，好的冷冻干燥机露点温度一般在5度左右。

      潮湿高温的压缩空气流入前置冷却器（高温型专用）散热后流入热交换器与从蒸发器排出来的冷空气进行热交换，使进入蒸发器的压缩空气的温度降低。

      换热后的压缩空气流入蒸发器通过蒸发器的换热功能与制冷剂热交换，压缩空气中的热量被制冷剂带走，压缩空气迅速冷却，潮湿空气中的水份达到饱和温度迅速冷凝，冷凝后的水分经凝聚后形成水滴，经过独特气水分离器高速旋转，水分因离心力的作用与空气分离，分离后水从自动排水阀处排出。经降温后的空气压力露点**低可达2℃。 降温后的冷空气流经空气热交换与入口的高温潮湿热空气进行热交换，经热交换的冷空气因吸收了入口空气的热量提升了温度，同时压缩空气还经过冷冻系统的二次冷凝器（同行独有的设计）与高温的冷媒再次热交换使出口的温度得到充分的加热，确保出口空气管路不结露。同时充分利用了出口空气的冷源，保证了机台冷冻系统的冷凝效果，确保了机台出口空气的质量。

四：过滤器组-----进一步过滤气体中的杂质，油污及水份等等，以保证成品氮气的纯度。

五：制氮主机-----

    在常温常压下，利用空气中的氧和氮在碳分子筛表面的吸附量的差异及氧和氮在碳分子筛中的扩散速率不同,通过可编程序控制器控制气动阀的启闭，实现加压吸附、减压脱附的过程，完成氧、氮分离，得到所需纯度氮气，氮气的纯度和产气量可按照客户要求调节。氮气纯度可达到95%--99.99995%，产气量为1Nm3 /h--3000Nm3 /h.

    装有专用碳分子筛的吸附塔共有A、B两只。当洁净的压缩空气进入A塔入口端经碳分子筛向出口端流动时，O2、CO2和H2O被其吸附，产品氮气由吸附塔出口端流出。经一段时间后，A塔内的碳分子筛吸附饱和。这时，A塔自动停止吸附，压缩空气流入B塔进行吸氧产氮，对并A塔分子筛进行再生。分子筛的再生是通过将吸附塔迅速下降至常压脱除已吸附的O2、CO2和H2O来实现的。两塔交替进行吸附和再生，完成氧氮分离，连续输出氮气。上述过程均由可编程序控制器（PLC）来控制。当出气端氮气纯度大于设定值时，PLC程序作用，自动放空阀门打开，将不合格氮气自动放空，确保不合格氮气不流向用气点。

六：氮气缓冲罐----

氮气缓冲罐用于均衡从制氮主机系统分离出来的氮气的压力和纯度，保证连续供给氮气稳定。同时，在吸附塔进行工作切换后，它将本身的部分气体回充吸附塔，一方面帮助吸附塔升压，另外也起到保护床层的作用，在设备工作过程中起到极重要的工艺辅助作用。从氮气缓冲罐出来的气体即为高纯度氮气。纯度、流量、压力稳定可调，满足不同客户的需要。

氮气缓冲罐主要是由缓冲罐、粉尘过滤器、流量计、调压阀、节流阀等组成，为用户现场提供稳定纯净的氮气。

七：制氮机整套设备的工艺流程------

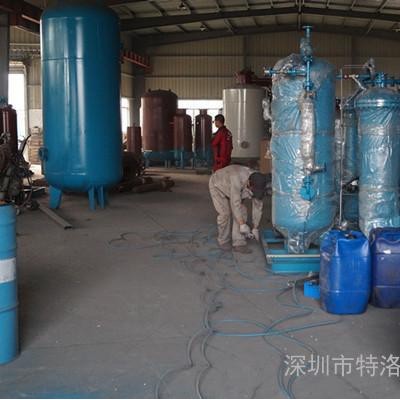

成品制氮机整套设备

用户选择供气方案及关键配套件一般会关心以下几点，同时根据不同的用途会有不同侧重点。

★投资成本

★使用成本，及日常维护费用

★设备或系统的稳定可靠性

★所选设备制造商或系统制造商实力及今后的发展

★兼顾供气方案的先进性

★质保体系

  根据以上几点，我公司对于整个方案的整体构思如下：

1、从现有的制氮技术水平和经济性考虑，此方案是采用变压吸附（PSA）制氮，吸附材料选用日本武田高性能碳分子筛，直接从压缩空气中分离制取纯度≥**,（国标中规定的非氧含量）的氮气。设备组成简单，设备占地面积少，操作、维修简便，故障率较低。并且能耗较低，设备运行成本低。

2、为保证PSA制氮主机的长期、稳定正常运转，压缩空气在进入制氮机前必须进行除尘、除水、除油等净化处理，以达到制氮机对压缩空气品质的要求。因此我们在冷干机，过滤器的选择上，都是选用国内知名品牌，以保证整套系统的稳定长久运行。

3、为保证整套制氮系统的长期、可靠运行，我们PSA制氮机的主要部件如分子筛、阀门、控制器等均采用原装进口的知名品牌的产品。以保证整套系统的设备质量和安全、长期、可靠运行。

4、变压吸附制氮的特点是氮气流量和纯度呈一定的关系，使用的流量愈高，氮气纯度愈低；使用的流量愈低，氮气纯度愈高。用户可根据使用情况适当调节流量和纯度。

5、设备运行由PLC控制，设备自动运行，产生出合格的氮气。设备操作简便，可实现无人值守。

地 址：广东省东莞市万江区石美管理区鸬鹚窝大围坊工业区一号
电 话：13725532077
联系人：朱小姐(经理)
网址：www.dgtlyqt.com
邮 箱：2961399549@qq.com
邮 编：523400
QQ：2961399549

售后服务的承诺：

 1，制氮机自开机调试合格后，整机保修12个月（消耗品除外）

 2，按照原厂操作使用手册进行操作保养，自开机调试合格后，保修壹年。如在保修期内损坏，免费更换。

 3，供方承诺对产品实行终身维修，自开机调试合格后，我公司售后服务人员免费每月一次检查机器。并在每次工作完毕后，向贵方提供设备性能检查报告。

 4，在设备需要紧急维修时，在接到用户通知后，半小时内答复，接到报修电话4小时内到达维修现场。保修期内免一切费用。
