传热面积 | 25(m2) |
---|---|
功率 | 25(kw) |
规格 | CT系列 |
适用物料 | 轮胎模具 |
外形尺寸 | 2.7×1.9×3.4(m) |
应用领域 | 轮胎模具专用 |
占地面积 | 34 |
重量 | 2500(kg) |
转速 | 0.5(r/min) |
操作方式 | 连续式 |
干燥介质 | 空气 |
工作类型 | 组合式 |
品牌 | 力马 |
型号 | CT |
加工定制 | 是 |
工程名称:轮胎模具高温干燥工程
工程概述:

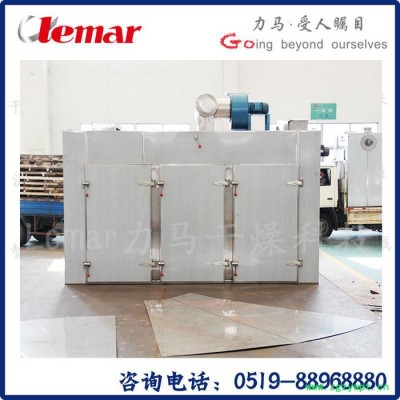

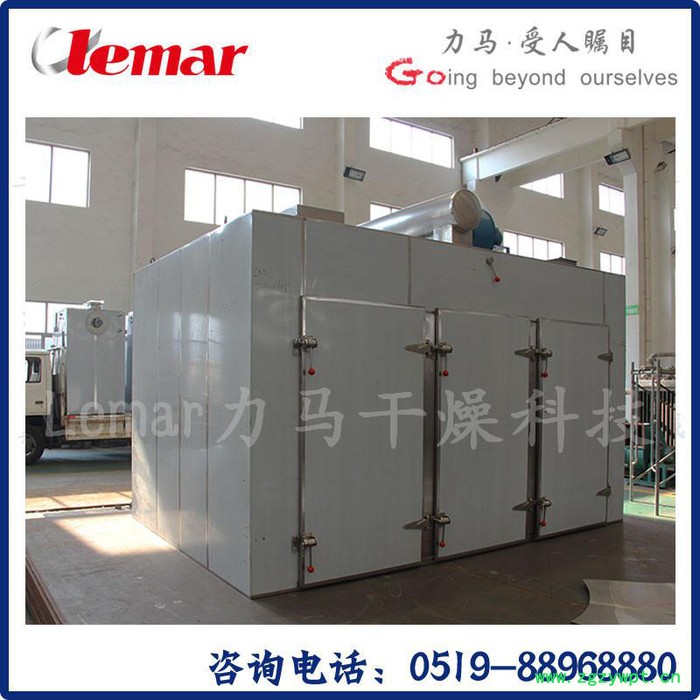

随着汽车保有量不断增加,对于汽车上的耗件,轮胎的消耗量也增加迅猛,轮胎生产厂家也是生意兴隆。而生产轮胎用的模具的性能直接影响轮胎的品质,所以我们开发了轮胎模具的专用烘烤设备。即箱式轮胎模具高温干燥机组。
本机组采用程序式控制器,可以多段控制箱内的温度,对于新风的补充可以在不同的温度对自动新风口进行控制(例如,加温段可以将排风系统关闭,在保温过程中将排风机打开,将转角电机角度调到较小,以达到部分排湿的目的,在保温未端,可以将角度开大,从而来控制降温。)对于转盘可以定时工作,还可以连续工作,转速为0.5r/min,对排风机可以手/自动控制:烘箱有6点的温度记录,一个温度检测点可以明确记录下烘箱内部变化的情况,并在温度失控制时具有超温的保护。
技术工艺(流程图):来电详谈。
优势体现:
一、电气控制系统:
1、温度控制:采用多段式程序温度控制器**大长度16段,可以定义烘箱加温、保温、冷却的不同的工艺曲线。停电后自动再运行有温度优先或时间优先的自动控制。
2、电加热控制:采用SSR控制(固态继电器控制),可以较**控制烘箱内的温度。
3、 排湿风机:可以手/自动运行,自动运行可以设定排湿风机的工作时间,时间在99小时59分内可调。
4、烘箱内:配6点的温度有纸记录仪以实时记录烘箱内的实测温度,以便数据分析。
5、采用日本PLC作为烘箱的主要控制器:对转盘,可以点动连续运转,排湿机的定时控制:转角电机的角度控制器。
二、安全装置:
①具有漏电保护器。
②电流过流保护器。
③电机过流保护器。
④超温超时保护器。
三、机械结构:
1、主机采用框架式结构,**槽钢加角钢做成结构件,**保温材料,内壁采用耐高温不锈钢板,外壁采用碳钢板烤漆。
2、采用带冷却的**大风量风机,确保在高温下的长时间运行。建议采用进口日本风机。
3、特制的分风系统,上下可调节式的分风机构。
4、传动结构采用**耐高温轴承及**减速机,电机。
5、特制的耐高温橡胶密封条,保证箱体与门之间的密封。
工程案例:山东豪迈科技股份、山东子午线模具、山东宏昌模具、上海精元机械、山东万通轮胎、昆山正东机械。
