| 传热面积 | 12 |
|---|---|
| 功率 | 24 |
| 适用物料 | 多种可用 |
| 外形尺寸 | 8*1.6*1.6 |
| 应用领域 | 食品，制药，五金 |
| 占地面积 | 8 |
| 重量 | 1200 |
| 转速 | 24 |
| 操作方式 | 连续式 |
| 品牌 | 腾阳 |
| 型号 | WD-1.2 |
| 加工定制 | 是 |

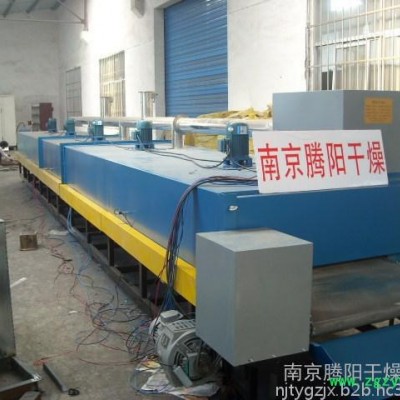

履带式隧道烘干机
（电加热型）
一． 应用范围
该隧道式烘干机广泛用于食品、化工、制药、保健酒、喷塑生产的各种成品和半成品物料的加热干燥或灭菌, 是用来电加热烘干玻璃瓶，酒瓶，化妆品，饮料瓶，药瓶，玻璃罐，玻璃杯等玻璃制品的输送烘干机械。
二．结构特点
1. 加热系统: 采用电加热，传送链下层用不锈钢加热管(带翅片)使用温度常温--230度,(可调温)该烘箱加热分为2组加热,加热段长度6米,进出料工作台各1米，设备总长8米，最高使用温度为230度,两段分2块温控表控温.控温范围回差可设定.总加热功率为64 KW,加热管功率大约为900W/根。
2. 传动系统: 传动电机功率为2.2 KW,采用YCT-HKW调速电机带减速链条传动.传动速度为每分钟0.1-1米可调,传送链采用不锈钢链条串连不锈钢网带连接而成,传送链外宽度为1500mm。
3. 烘箱材质: 箱内壁采用1.2mm 201不锈钢板,箱外壁采用1.5mm 碳钢冷扎板,内胆采用满焊,外壁板采用拼缝连接。该烘干机在制作形式上整体生产和运输。
4. 保温系统: 保温层厚度为100mm,保温材料采用白色硅酸铝,箱外壁温度小于室温+10度。
5. 箱体框架: 主框架采用80*40*3A3方管焊成，再喷银色漆处理，设备采用整机装配和吊装,底脚可调节,可拆卸式，地脚采用碳钢镀锌，可以调节3—8cm,整机箱体外型为不锈钢。温度均匀性: 箱内温差正负4度，进出料平台离地面高度700mm。
6.电控系统：该烘干机配有自动控制拒一箱,放置在加热箱体上，温度控制采用数字显示仪表,温度控制范围为室温+5℃~230℃,该仪表具有良好的抗震、抗干扰能力,结构简单、体积小,使用方便，温度控制仪为常州汇帮品牌，（带微电脑自整定功能），型号：CH902—021--0131013
7. 服务承若: 一年内非人为事故免费维修,终身维护,出现故障用户不能排除的,供方接到通知24小时内赶到现场,属需方责任,其人员工资.差旅费由需方出,反之由供方承担。
三． 主要技术参数
| 名 称 型 号 | 加热 功率 kw | 温度 范围 ℃ | 工作室尺寸 长×宽×高 m | 外形尺寸 长×宽×高 m | 传动 速度 m/分钟 |
| 履带连续式隧道烘干机
| 64 | 室温---230 （可调） | 6×1.5×0.25 | 8×1.8×1.50 | 0.1~1 （可调） |
四．主要配置:
| 配件名称 | 用材规格 | 产 地 |
| 箱体内壁 | 201不锈钢板 S 1.2 | 腾阳厂 |
| 箱体外壁 | 碳钢冷轧板S 1.5 | 腾阳厂 |
| 链 条 | 不锈钢25.4双节距大滚子 | 腾阳厂 |
| 链 轮 | 碳钢 | 腾阳厂 |
| 外表处理 | 油漆处理 | 自 制 |
| 支 架 | 80×40×3方钢 | 安 钢 |
| 底框架 | 40×80×2矩形钢管 | 安 钢 |
| 传送链 | 不锈钢编织螺旋网 | 无 锡 |
| 不锈钢加热管 | 900kw/根 | 南 京 |
| 调速电机 | 2.2 kw 4极 | 南 京 |
| 减速器 | WPA 135模30:1 | 南 京 |
| 热风循环风机 | 1.1 KW 4台 | 上 海 |
