材质 | 不锈钢 |
---|---|
产品别名 | 除湿干燥机 |
传热面积 | 7(m2)15(m2) |
功率 | 9kw |
类型 | 电子干燥箱 |
适用范围 | 工业 |
适用物料 | 食品 |
外形尺寸 | 1400*1200*200mm |
应用领域 | 制药 |
占地面积 | 4.5(m2) |
重量 | 1300kg |
转速 | 1200r/min |
操作方式 | 间歇式 |
干燥介质 | 空气 |
工作类型 | 组合式 |
品牌 | 力马 |
型号 | CT-C-I |
加工定制 | 是 |

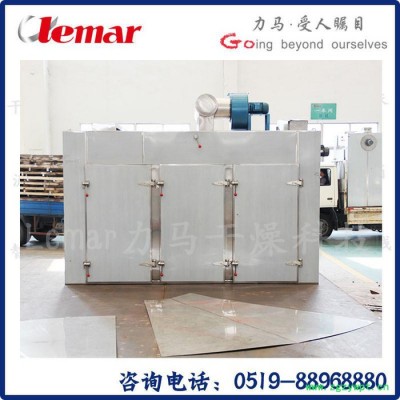

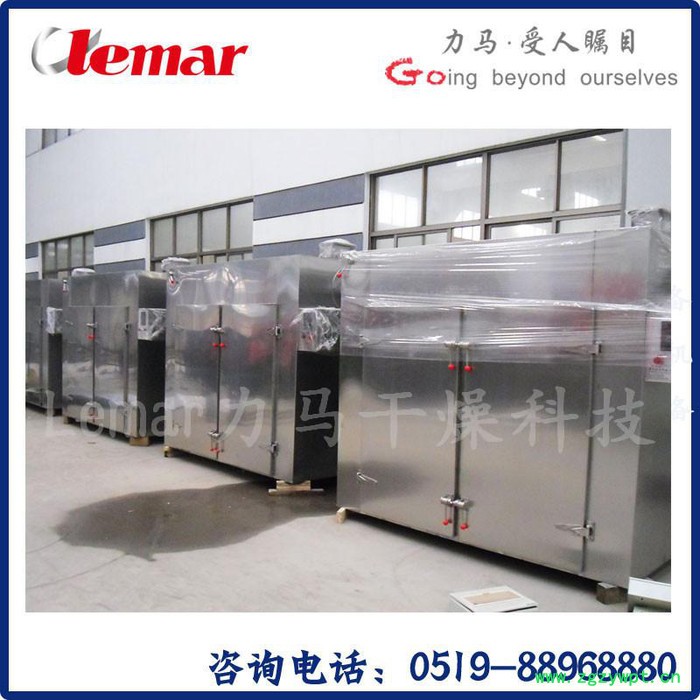

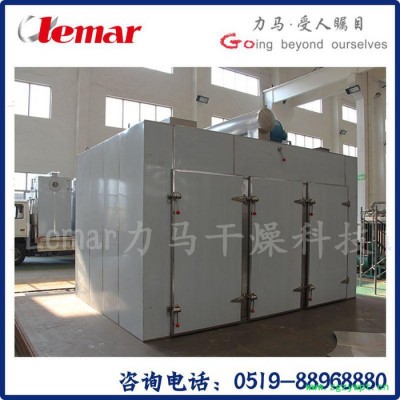

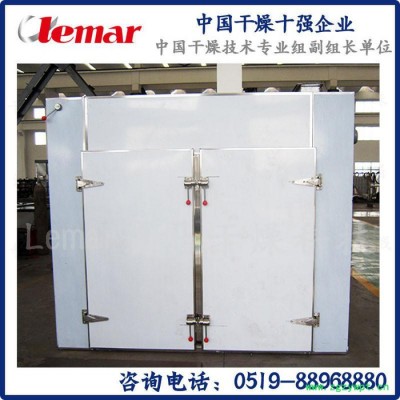

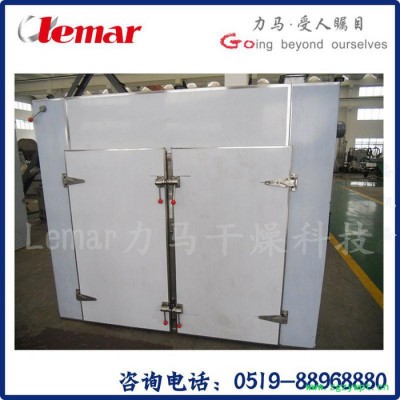

CT-C-II型双扉门热风循环烘箱
1) 该烘箱能在确保操作人员安全的前提下进行相关操作,且操作简单,具有连贯性和可重复性。
2) 要求该设备所用材质与生产产品兼容性好且容易清洁,维护保养方便。
4)要求设备便于清洁、维护和规格件的更换、调节,具备一系列自动监测功能,设备运行平稳,设备的设计符合现行版GMP的要求。
5)设备需求数量及关键参数见下表;
需求编号 | 要求内容 |
URS01 | 设备要求 |

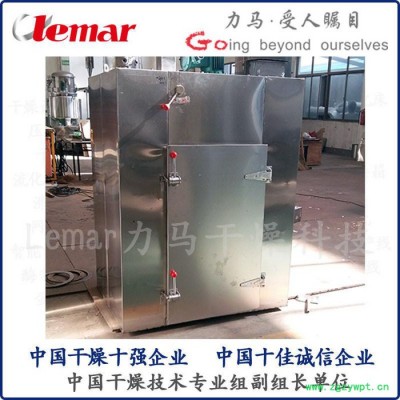

URS01-1 | 其中热风循环烘箱根据设计均为双扉门,开门方向根据需方要求。电热烘箱采用单扉门。(详细开门方向参见附件一“人福埃塞平面布置图”相应设备用红色方框标识) |
URS01-2 | 烘箱内壁采用SUS304不锈钢材质制作。烘箱小车、托盘与内壁材质保持一致。烘箱内架、托盘形式根据需方要求后续定制。煮器具桶内壁、盘管SUS304不锈钢。 |
URS01-3 | 烘箱及煮器具桶、烘箱内车、托盘内表面粗超度Ra ≤0.8?m,所有焊缝应钝化处理,所有管道焊接符合ASME内表面光洁度Ra ≤ 0.8?m。拐角及焊缝为圆弧状,平滑,无焊渣。 |
URS01-4 | 盘管、调风板:304不锈钢。 |
URS01-5 | 门板采用304不锈钢;应有开门锁定即烘箱在工作中禁止开门以及互锁保护功能:当一端密封门关闭时,另一侧的密封门才能打开。 |
URS01-6 | 设备内外部附属管路等要求清洁美观,焊接部分要求平整光滑。 |
URS01-7 | 进料门和出料门等部位配装的密封元件应耐高温、耐酸碱且无毒、无颗粒物脱落,不产生污染。 |
URS01-8 | 烘箱、煮器具桶保温良好,正常工作外表面温度不大于40摄氏度。 |
URS02 | 电气控制要求 |
URS02-1 | 所有控制柜内布线均应有标号、端子号;线缆均有标号并配有配电图及连接电路图。 |
URS02-2 | 电气系统主要电气元件应选用国际知名品牌。 |
URS02-3 | 控制柜、操控箱、操控按钮具有良好密封。满足防水要求。 |
URS02-4 | 电气控制要求:符合**行业标准。 |
URS02-5 | 配齐配套的仪表(如温度表、电流表、压力表等)并作为易损备件按比例配置。 |
URS03 | 公用系统要求 |
URS03-1 | 适用电源:380v 3ph 50/60Hz 或 220v 50/60Hz.,符合CCC标准或国际标准。整机应一路电源输入。 |
URS03-2 | 需求方可提供的公用介质条件详见本文“3.公用设施”,供应商设备预留与公用系统连接的接口,并提供接口的口径、形式、位置、数量等信息。以便需方公用系统设置 |
URS03-3 | 供应商提供设备需包含设备的公用系统接口处的阀门。 |
特点
大部分热风在箱内循环,热效率高,节约能源。
利用强制通风原理,箱内设有可调试分风板,物料干燥均匀。热源可采用蒸汽、热水、电、远红外广,选择广泛。
整机噪音小,运转平稳。温度自控,安装维修方便。
适用范围广,可干燥各种物料,是通用型的干燥设备。
