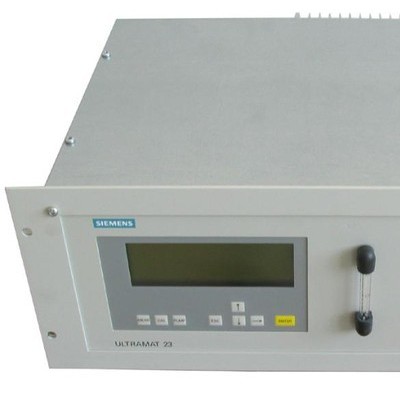

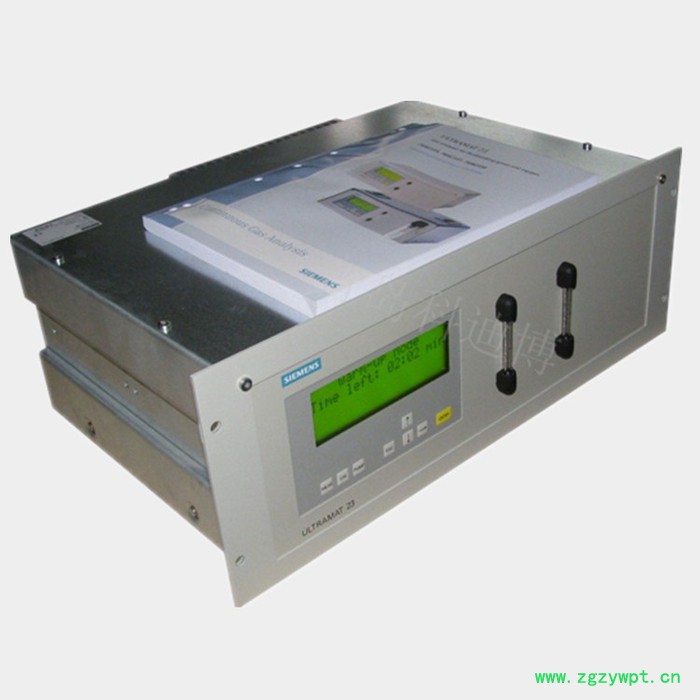

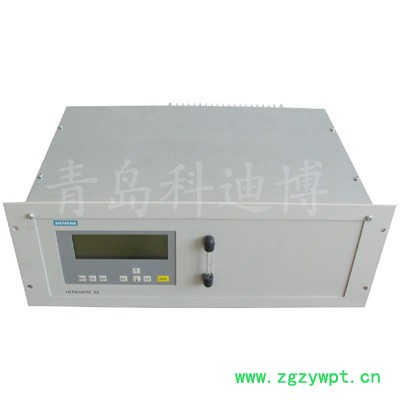

西门子U23气体分析仪7MB2337，7MB2335，7MB2338

红外线气体分析仪

一、技术特点：

1、可连续测量SO2、NOX、CO、CO2、CH4、O2、C2H4、C3H8、TCH、等气体浓度。

2、可同时分析多个组份。

3、多路4-20mA模拟输出及继电器接点输出。

4、自动标定、故障自诊断、数字通讯功能。

5、精度高、稳定性好。

6、菜单式操作，中英文液晶显示。

7、ppm或mg/m3可以转换。

8、极短的预热时间：5分钟

9、仪器操作简单、快速设定和运行方便。

10 、使用空气自动标定仪器零点（<5% CO2必须用N2标定零点）

二、技术参数：

测量范围：

SO2  0—500ppm至0—2500ppm     CH4  0—500ppm至0—20%

NOX  0—250ppm至0—500ppm      O2   0— 5 %至0—25%

CO  0—1000ppm至0—100%        CO2  0—1000ppm至0—100%

1、每种被测量组分可设2个量程，量程手动切换或自动切换可选，最大两成比1：10

2、预热时间    5分钟

3、重复性      ≤1%

4、线性误差    ≤1%  FS

5、相应时间     < 5秒

6、稳定性  零点漂移  ≤1%   FS/周     量程漂移  ≤1%   FS/周

7、环境温度影响环境温度每变化10℃，零点和量程变化≤2%

8、氧气测量技术数据：测量范围  0— 5 %，0—25%

9、重复性        ≤0.05%

10、相应时间 T90 ≤ 10 S

11、模拟输出 4-20mA （最多四个）

12、气体流量 1.2 – 1.5 L/min

13、电源 AC220V±10%  50±0.5Hz  150VA

U23气体分析仪    西门子U23分析仪  西门子气体分析仪    U23分析仪

7MB2337-0NW00-3PV1  7MB2337-0NB00-3PT1  7MB2337-0NH00-3PH1   7MB2337-0NG00-3PG1    7MB2335-0PG00-3AA1     7MB2337-0NW00-3PT1

气体分析仪

C79000-B5276-C216-01

18

  ３．１  应用

ULTRAMAT 23

气体分析仪一次能够测量四种气

体组分：最多可测量三种红外敏感气体，例如：

CO

、

CO

2

、

 NO

、

 SO

2

、

CH

4

、

R22

（氟里昂

CHCIF

2

）以及采用电化学氧气测量单元测量

O

2

。

ULTRAMAT 23

（基本类型）可：

?

测量一种红外气体组分带（或不带）氧气测量

?

测量二种红外气体组分带（或不带）氧气测量

?

测量三种红外气体组分带（或不带）氧气测量

特殊应用

配置有两个

IR

组分且不带泵的

ULTRAMAT  23

气体分析仪（带或不带有氧气测量）可配两个独立

的气路。这样，它就可以同时测量两个采样点，这

种测量方法可用来例如：测量

NOx

转化炉转化前

后的

NOx

含量。

ULTRAMAT 23

气体分析仪可应用于烟气排放监

测系统以及过程与安全监测。

通过

Ｔü

Ｖ

认证的

ULTRAMAT 23

气体分析仪可按

照

１３．ＢｌｍＳｃｈＶ

与

ＴＡ Ｌｕｆｔ

中的要求测量

CO

、

NO

、

 SO

2

和

O

2

。

通过

Ｔü

Ｖ

认证的最小容许量程：

?

 单组分和双组分分析仪

- CO

：

0

～

150mg/m

3

- NO

：

0

～

250mg/m

3

- SO

2

：

0

～

400mg/m

3

?

三组分分析仪

- CO

：

0

～

150mg/m

3

- NO

：

0

～

250mg/m

3

- SO

2

：

0

～

400mg/m

3

比上述量程大的所有量程也都是容许的。

ULTRAMAT 23

气体分析仪适用于无潜在爆炸危

险的环境中。

应用实例

?

小型燃烧系统的操作优化

?

对于使用所有类型燃料（油，气体和煤）的燃烧

系统，监测它们的废气排放浓度；也可监控热焚烧

厂的

运行检测

?

监测室内空气

?

监测水果储藏室，温室，地窖及仓库的空气状况

?

监控过程控制各功能

?

在钢的热处理过程中，检测环境状况

特殊特性

?

稳固的

19“

钢板机壳，可安装于

铰链式框架上或

者滑轨上。可选：带有把手、凝液罐和粗过滤器的

便携式分析仪

?

基于

NAMUR

推荐的操作

?

可对分析以进行简单快速地编程和调试

?

由于使用了环境空气（对于不带氧传感器，也可

以用

N

2

）进行自动标定，所以分析仪实际可做到免

维护，且在自标定过程中，零点和线性度也都得到

标定。

?

根据实际应用，每

6

～

12

个月才需用标定气标定一

次

?

大屏幕且带有背光灯的

LCD

显示测量值；通过菜

单操作实现编程输入、功能测试和标定

?

在规定的范围内，每种组分可有两个量程；

所有量程都是线性的。

自动切换量程带有量程识别功能

?

自动校正大气压力的波动

?

气体流量监测；当流量

<1L/min

发出低流量报警信

号

?

维护请求报警

?

可为每种组分的上下限报警任意设置上下限

?

用于开启

/

停止样气泵、触发自标定和让几个设备

同步的三个二进制输入

?

用于故障、维护请求、维护切换、设置极限、量

程识别以及外部电磁阀的八个继电器输出可自由配

置

?

四个电气隔离的模拟量输入

 RS 485

为基本配置

可选：

RS232

转换器

?

通过

PROFIBUS-DP/PA

接口接入网络

?

作为服务和维护工具的

SIPROM GA

软件

?

八个附加的继电器输出（可选）

?

八个附加的二进制输出（可选）
