| 空气净化技术 | 分子络合技术,光触媒技术,静电集尘技术,活性氧技术 |
|---|---|
| 品牌 | 西安聚能 |
| 型号 | TR-9100 |
| 加工定制 | 是 |
西安聚能仪器有限公司是专业从事气体成份分析技术以及仪器的研发、生产、销售和服务为一体的高新技术企业。
公司主要经营：CEMS烟气在线监测分析仪、脱硫/脱销烟气在线分析仪、锅炉烟气在线分析仪、SO2烟气分析仪、NOX烟气分析仪、紫外光烟气在线监测分析仪、高温烟气在线监测分析仪、常温烟气在线分析仪、氧分析仪系列、红外线分析仪系列、热导分析仪系列、露点仪系列、气体检测报警仪系列、焦炉煤气氧含量在线分析系统、转炉煤气、高炉煤气在线分析系统、烟气在线监测系统、各行业煤气分析仪系统及煤气热值分析仪系统等。
公司依托多年来从事气体分析行业的经验和强大的技术优势，经过多年研制开发和应用实践，在监测技术方面，成功的研制出拥有自主知识产权的在线分析监测系统和新型氧分析仪系列；微量水(露点) 分析仪系列；红外分析仪系列；热导分析仪系列等；部分产品被空军列为装备。
公司多年来坚持贯彻“科技兴企”和“以人为本”发展战略，多渠道汇集人才，构筑高素质科技人才高地。公司通过技术创新已在分析系统研制和生产方面拥有国际 的专业技术和专有技术，以自主创新的知识产权 我国分析系统高新技术产业化现代潮流，尤其是分析系统在国内具有特色的维护量小、长寿命预处理的专业技术，以其适应国内特别恶劣的工况条件，耐用、耐腐、可靠的技术倍受用户青睐，已在冶金、水泥、石化、化肥、环保、空分等领域获得广泛应用，并且得到用户的一直好评。公司已通过ISO9001：2000质量体系认证西安聚能仪器有限公司是专业从事气体成份分析技术以及仪器的研发、生产、销售和服务为一体的高新技术企业。
公司主要经营：CEMS烟气在线监测分析仪、脱硫/脱销烟气在线分析仪、锅炉烟气在线分析仪、SO2烟气分析仪、NOX烟气分析仪、紫外光烟气在线监测分析仪、高温烟气在线监测分析仪、常温烟气在线分析仪、氧分析仪系列、红外线分析仪系列、热导分析仪系列、露点仪系列、气体检测报警仪系列、焦炉煤气氧含量在线分析系统、转炉煤气、高炉煤气在线分析系统、烟气在线监测系统、各行业煤气分析仪系统及煤气热值分析仪系统等。
分析仪系列等；部分产品被空军列为装备。
公司多年来坚持贯彻“科技兴企”和“以人为本”发展战略，多渠道汇集人才，构筑高素质科技人才高地。公司通过技术创新已在分析系统研制和生产方面拥有国际 的专业技术和专有技术，以自主创新的知识产权 我国分析系统高新技术产业化现代潮流，尤其是分析系统在国内具有特色的维护量小、长寿命预处理的专业技术，以其适应国内特别恶劣的工况条件，耐用、耐腐、可靠的技术倍受用户青睐，已在冶金、水泥、石化、化肥、环保、空分等领域获得广泛应用，并且得到用户的一直好评。公司已通过ISO9001：2000质量体系认证
。
走自有技术与国际先进技术相结合的道路是聚能公司的发展方向;同国际标准接轨、向国际市场靠拢、树立分析仪器及成套监测系统的优品牌是聚能公司的发展目标。
聚能公司将秉承“聚能在用户身边，用户在聚能心中；以顾客为关注焦点，让顾客满意”的服务宗旨；本着“求实、拼搏、创新、发展”的企业精神；坚持“技术为先、品质优良、服务 、用户至上”的经营理念；以优化结构、壮大求实、提高效益、加快发展为主题，用更新的技术、更好的服务与我们的客户诚信合作、共图发展。
创 世 纪 品 牌 , 树 百 年 企 业

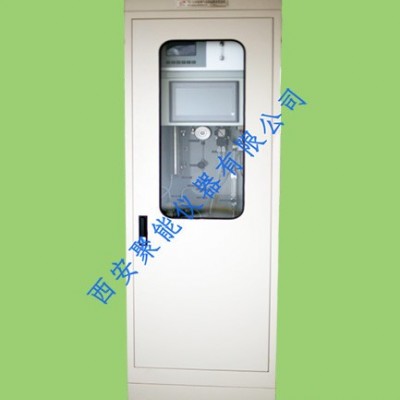

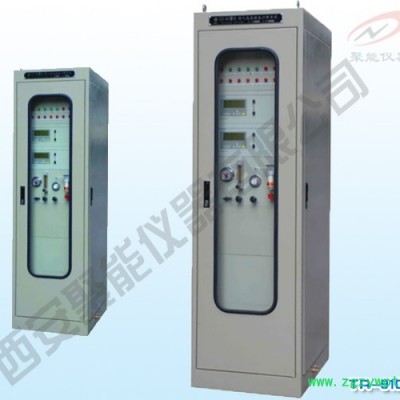

冶金行业在线分析系统
一、概述
现代钢铁工业的间接融汇冶炼以还原冶炼和氧化精炼为主要形式，焦炉、高炉、热风炉、喷煤系统、加热炉、电炉、转炉和煤气柜都需要采用过程分析系统。钢铁及其他金属冶炼过程中会产生大量气体，分析这些气体对优化生产、提高质量、回收能回收、环保节能、安全控制具有非常重要的作用。
二、产品简介
冶金过程气体分析系统是针对国内锅炉烟 制粉、煤气发生炉煤气、高炉喷煤和煤气、转炉煤气过程气测量其氧含量和煤气在线热值分析,而专门针对高炉喷煤/转炉煤气及各种高粉尘的工艺条件设计的，系统稳定可靠，保证工艺安全,分别为单点、多点切换自动取样分析系统。
冶金在线分析系统在测量气体成分的流程分析仪表。在很多生产过程中，特别是在存在化学反应的生产过程中，仅仅根据温度、压力、流量等物理参数进行自动控制常常是不够的。由于被分析气体的千差万别和分析原理的多种多样，气体分析仪的种类繁多。常用的有热导式气体分析仪、电化学式气体分析仪和红外线吸收式分析仪等。分析仪为可编程PLC全自动控制系统，LCD液晶显示并提供工业标准的4～20mA模拟信号，可与工控机同步及信号连锁控制。
三、应用
1、高炉和喷煤系统
高炉炉气分析的主要目的是优化控制，控制点在重力除尘后和布袋除尘后。喷煤系统检测O2则是为了安全控制，＞10%O2时需要充NH3稀解。
·
高炉和喷煤系统的过滤分析检测点
·
| 序号 | 检测点 | 被测组分 | 工艺目的 | 典型量程 | 备注 | |
| 1 | 高炉煤气 | 重力除尘器后 | CO CO2 CH4 O2 H2 | 工艺 优化 控制 | 0～30% 0～40% 0～1% 0～3% 0～5% |
|
| 2 | 布袋除尘器后 | |||||
| 3 | 热风炉出口 |
| O2 | 燃烧控制 | 0～21% |
|
| 4 | 喷煤系统 | 煤磨机入口 |
| 安 全 监 控
| 0～21% |
|
| 5 | 煤磨机出口 |
| ||||
| 6 | 布袋收尘器出口 | CO O2 | 0～1500PPm 0～21% | |||
| 7 | 煤 仓 | CO （O2） | 0～1500PPm | |||
转炉煤气回收
转炉煤气回收是最典型的节能项目，转炉炼钢是短周期的动态炼钢，CO分析（高达70%）是煤气回收的依据，O2检测确保回收的安全性，都要求实时监控，快速反应、安全性是本项目的技术难点。
·
转炉煤气回收的过程分析检测点
·
| 序号 | 检测点 | 被测组分 | 工艺目的 | 典型量程 | 备注 | ||
| 1 2 | 冷端 | 引风机前 | CO | 回收控制 | 0～100% |
| |
| 引风机后 | O2 | 0～3% | |||||
| 3 | 煤气柜前 | O2 | 安全控制 | 0～3% | |||
| 4 5 6 | 煤气柜顶 | CO | 0～300PPm | ||||
| 煤气柜后 电除尘器前 | O2 | 0～3% | |||||
| 7 | 热端 | 一纹管前 | CO O2 | 回收控制 | 同冷端 |
| |
分析系统特点：
针对高炉炉顶气是湿热，高粉尘气体，采用双高效过滤取样探头取样，定期用氮气反吹，使探头过滤器长期可靠工作。样气经预处理系统分析仪表测量成分含量。系统为可编程PLC全自动控制系统，LCD液晶显示并提供工业标准的4～20mA模拟信号，可与工控机同步及信号连锁控制。
仪表分析组分：CO、CO2、N2、H2、CH4及热值。
应用范围：
重力除尘后炉顶煤气成分分析，喷淋除尘高炉煤气分析，混合煤气成分分析。
注：系统可在燃气 危险区安装使用。
2、有色金属冶炼炉炉气分析系统
有色金属高温冶炼系统，需要分析炉气的成分提供给操作者作为稳定、优化操作的重要数据参数，和废气回收的经济价值评价。
分析系统特点：
针对高粉尘的腐蚀性气体，TK-2000通过过滤取样探头取样，定期用氮气或仪表空气反吹清扫，以保证长期连续可靠地工作。样气经预处理系统，通过酸雾、样气泵增压、过滤干净的样气送至分析仪表 测量成分含量。系统为可编程PLC全自动控制系统，LCD液晶显示并提供工业标准的4～20mA模拟信号，可与工控机同步及信号连锁控制。
仪表分析组分：SO2 ，O2
3、湿法精炼气体分析系统
有色金属湿法冶炼系统，需要分析反应气体的成分提供给操作者作为稳定、优化操作的重要数据参数。
分析系统特点：
浸出工艺高压高湿气体，采用特殊的取样流程保证系统长期连续可靠地工作。样气经预处理系统，通过过滤送分析仪表测量成分含量。系统为可编程PLC全自动控制系统，LCD液晶显示并提供工业标准的4～20mA模拟信号，可与工控机同步及信号连锁控制。
仪表分析组分：H2 ，O2
4、粉制粉系统、粉煤仓气体成分分析系统
炼铁厂煤 制备系统，存在煤 与氧气爆燃的危险，和存在磨煤及输送、存储期间产生的一氧化碳气与氧气混合爆燃的危险为保证设备安全需设定多个测量点检测氧含量及一氧化碳的含量以指导操作保证安全生产。
分析系统特点：
针对高粉尘气体，TK-2000采用的取样流程为双过滤取样探头取样，定期用氮气反吹清除过滤器及探头内部粉尘，以保证探头长期可靠工作。样气经预处理系统把干净的样气送至分析仪表 测量成分含量。系统为可编程PLC全自动控制系统，LCD液晶显示并提供工业标准的4～20mA模拟信号，可与工控机同步及信号连锁控制。
分析组分：
电化学/磁氧分析仪测量氧含量，红外分析仪测量一氧化碳含量；可输出4~20m A标准信号和高、低报警，也可通过RS485传输信号。
注：系统可在粉尘 危险区安装使用。
5、 焦炉煤气电捕焦油器氧分析仪系统
通过焦炉气中含氧量成分测量，保证电捕焦油设备安全运行。
分析系统特点：
针对焦炉煤气含焦油、尘、苯、萘等，TK-2000通过多级过滤、除焦油、冷凝除湿、过滤后干净的样气送至分析仪表测量成分的含量。系统为可编程PLC全自动控制系统，LCD液晶显示并提供工业标准的4～20mA模拟信号，可与工控机同步及信号连锁控制。
注：系统可在燃气 危险区安装使用。
四、系统技术指标：
l 系统响应时间：≤10秒
l 测量范围：根据客户要求定制
l 测量精度：±1% F.S
l 漂移：零点：≤量程的1% / 月；量程漂移：≤量程的1% / 月
l 固体颗粒物过滤精度：1μm
l 系统维护周期：1年
l 重复性：≤量程的1%
l 信号输出：4～20mA 隔离电流信号
l 报警输出：触点容量3A／220V，功能自定义
l 系统可靠性：平均无故障时间：MTBF≥20000小时
l PLC自动控制，连续取样，自动反吹，分析结果超限预报警、连锁控制功能。
l 输出信号：4～20mA，控制报警信号NO/NC
l 工作电源：220VAC 50HZ
l 工作温度：＋5℃～＋45℃
l 环境湿度：≤90%
l 工作气源：洁净氮源≤1.6Mpa 30NM3/24h
l 外形尺寸：1800×600×600
五、检测工艺点及测量组分
| 测量点位 | 组分及量程 |
|
l 转炉煤气 | CO： 0～80% |
| O2: 0～2% | |
|
l 高炉煤气分析 | CO： 0～50% |
| CO2: 0～50% | |
| CH4: 0～50% | |
| H2： 0～10% | |
| O2： 0～2% | |
| l 煤气柜入出口 | O2： 0～2% |
| l 加热炉 | CO： 0～5000ppm |
|
l （混合煤气）煤气热值 | CO： 0～80% |
| CH4： 0～80% | |
| H2： 0～10% | |
| CnHm： 0～10% | |
| O2： 0～2% | |
| 热 值 | |
| l 高炉喷煤 | CO： 0～3000ppm |
| O2： 0～10% |
