| 蒸汽耗量 | 28 |
|---|---|
| 传热面积 | 28（m2） |
| 功率 | 24（kw） |
| 规格 | CT-C-Ⅱ |
| 适用物料 | 多种可用 |
| 外形尺寸 | 2.27X2.1X1.98（m） |
| 应用领域 | 食品、医药、化工 |
| 占地面积 | 4.7（m2） |
| 重量 | 1520（kg） |
| 转速 | 1400（r/min） |
| 操作方式 | 间歇式 |
| 品牌 | 铭瑞机械 |
| 型号 | CT-C-Ⅱ |
| 加工定制 | 是 |
一、概述
热风循环烘箱是在1978年设计的**产品，产品名称为CT系列热风循环烘箱，平均热效率达 30%左右。后经不断改进提高，于1986年第三次改进设计时，大胆地设计了国内外从未有过的低噪音耐高温轴流风机，配用了自动控温系统，整个循环系统全封闭，从而使我国的热风循环烘箱达到了国内外先进水平。烘箱的平均热效率从传统的烘房3-7%提高到目前的35-40 %左右,**高热效率可达70%。CT-C 型热风循环烘箱的设计成功，为我国干燥设备的进步和发展，作出了一定的贡献。为**节约了大量能源，提高了企业的经济效益，该烘箱1986年获科技进步奖，1990年由**医药管理局发布了行业标准，统一型号为RXH。
二、简介

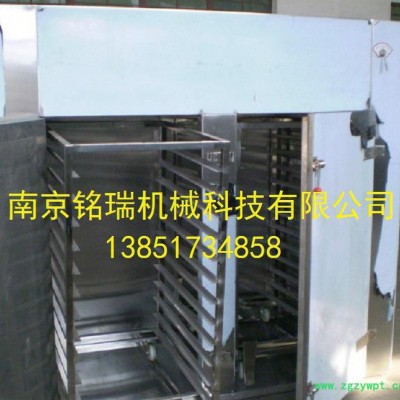

热风循环烘箱由角钢、不锈钢板以及冷钢板构成。保温层则由高密度硅酸铝棉填充，高密度硅酸铝棉保证了烘箱的保温性，也确保了使用者的安全性。加热器安装位置可是底部、顶部或两侧。用数显智能仪表来控制温度。热风循环烘箱风道设计有两种：水平送风和垂直送风！
三、适用范围：
该设备是一种适用面宽的盘架间歇通用干燥设备，广泛地应于用制药、化工、食品、轻工等工业原料或产品的加热固化、干燥脱水。例如：原料药、中药饮片、粉剂、冲剂、生药、药品包装瓶、颜料、染料、脱水蔬菜、食品、塑料树脂、电器无件、纸张、皮毛、盐类、催化剂、羊毛等物料的干燥。
四、热风循环烘箱特点
1、热风在烘箱内循环，热效率高，节约能源。
2、利用强制通风作用，烘箱内设有风道，物料干燥均匀。
3、烘箱运转平稳。自动控温，安装维修方便。
4、适用范围广，可干燥各种物料，是理想的通用干燥设备。
五、热风循环烘箱工作原理
热风循环烘箱空气循环系统采用风机循环送风方式，风循环均匀高效。风源由循环送风电机（采用无触点开关）带动风轮经由加热器，而将热风送出，再经由风道至烘箱内室，再将使用后的空气吸入风道成为风源再度循环，加热使用。确保室内温度均匀性。当因开关门动作引起温度值发生摆动时，送风循环系统迅速恢复操作状态，直至达到设定温度值
六、热风循环烘箱技术参数
1、加热热源：蒸汽、电、远红外、电蒸汽两用。
2、使用温度：蒸汽加热**高150℃。电、远红外加热温度50-350℃。
3、备有自控系统和电脑控制系统。
4、常用蒸汽压力0.02-0.8Mpa（0.2-8kgf/cm2）。
5、配有电加热按I型计算15kw，实用5-8kw/h。
6、特殊要求在定货时表明。
7、使用温度大于140℃或小于60℃，要在订货时注明。
8、本厂出厂烘车，烘盘尺寸统一，可以互换。
9、烘盘尺寸：460×640×45
| 行业标准 | 技术参数型号规格 | 每次干燥量(kg) | 风机功率(kw) | 耗用蒸率(kw) | 散热面积(m2) | 风量(m/h) | 上下温(℃) | 配用烘盘 | 外形尺寸面（宽×深×高） | 配套烘车 |
| RXH-5-C | CT-C-0F | 25 | 0.45 | 5 | 5 | 3450 | 0 | 8 | 1200×1000×1750 | 0 |
| RXH-7-C | CT-C-O | 50 | 0.45 | 10 | 10 | 3450 | ±2 | 24 | 1400×1200×2000 | 1 |
| RXH-14-C | CT-C-I | 100 | 0.45 | 18 | 20 | 3450 | ±2 | 48 | 2300×1200×2000 | 2 |
| RXH-27-C | CT-C-II | 200 | 0.9 | 36 | 40 | 6900 | ±2 | 96 | 2300×2200×2000 | 4 |
| RXH-41-C | CT-C-III | 300 | 1.35 | 54 | 80 | 10350 | ±2 | 144 | 2300×3220×2000 | 6 |
| RXH-54-C | CT-C-IV | 400 | 1.8 | 72 | 100 | 13800 | ±2 | 192 | 4460×2200×2290 | 8 |
| RXH-25-A | 高效高温远红外灭菌烘箱 | 1200×1000×1600 | 1 | |||||||
注：非标准产品，可根据用户要求专业设计
