| 适用物料 | 多种可用 |
|---|---|
| 外形尺寸 | 1200*1600*2200 |
| 应用领域 | 制药 |
| 操作方式 | 间歇式 |
| 品牌 | 平岗 |
| 型号 | CT-C |
| 加工定制 | 是 |

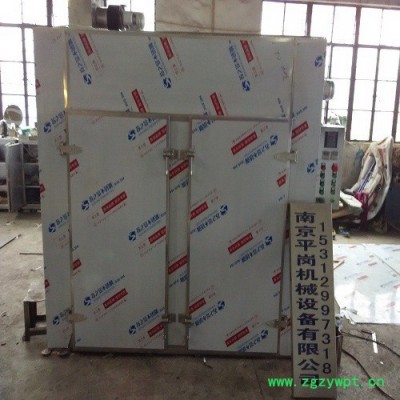

一.应用范围

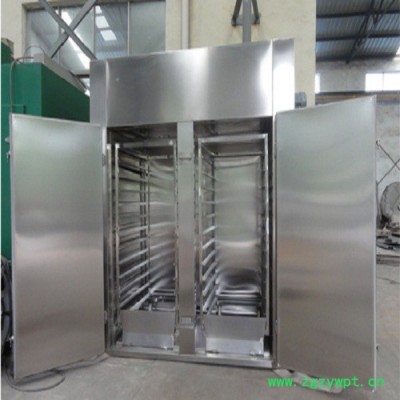

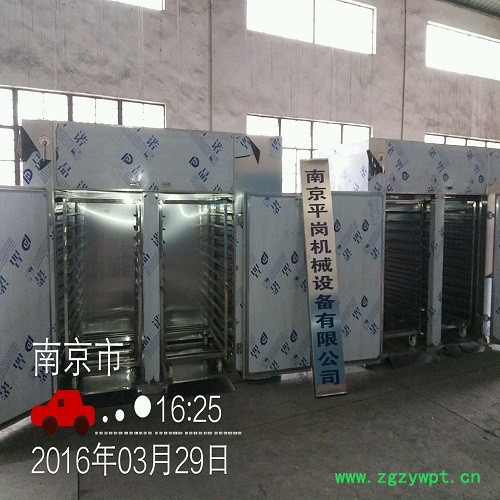

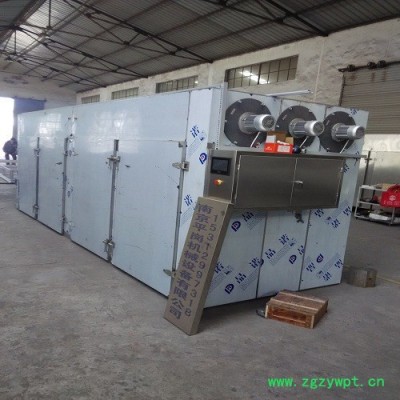

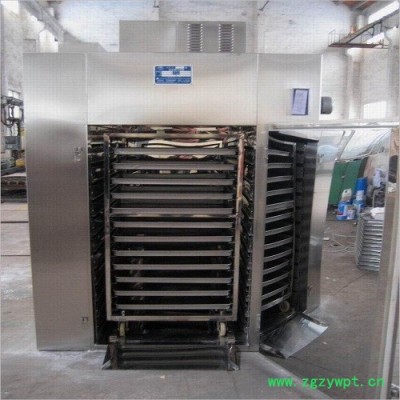

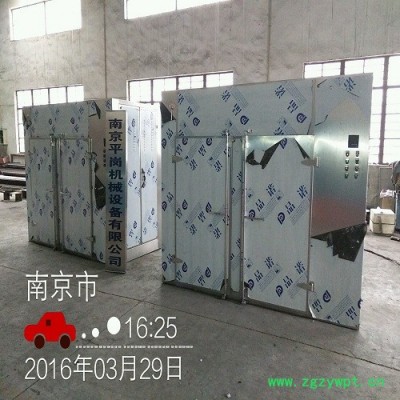

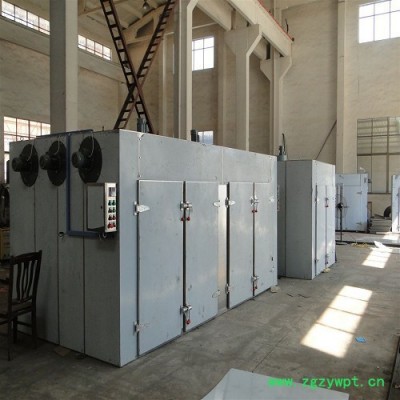

热风循环烘箱适用于制药、化工、食品、农副产品、水产品、轻工、重工等行业物料及产品的加热固化、干燥脱水。如原料药、生药、中药饮片、浸膏、颗粒、冲剂、水丸，包装纸、颜料、染料、脱水蔬菜、瓜果干、香肠、塑料树脂、电器原件、烘漆等。
二.技术说明
1. 加热方式：蒸汽、电、或汽、电两用，供用户自由选择
2. 温度范围：蒸汽加热~140℃;（可调）
3. 电加热：常温~400℃（可调）
4. 常用蒸汽压力0.02~0.08Mpa(2~8kg/cm);
5. 配用电加热按Ι型计算18kw、实用5~8kw/h;
6. 特殊要求可非标设计;
7. 使用温度大于140℃或小于60℃，要在定货时注明;
8. 本厂出厂烘车、烘盘尺寸统一，可以互换;
9. 烘盘尺寸：460×640×45mm。
三.性能特点
1. 控制采用先进的触摸屏控制或普通控制，操作方便，使用寿命长;
2. 大部分热风在箱内循环，热效率高，节约能源;
3. 箱内设有可调式分风板，利用强制通风作用，物料干燥均匀;
4. 整机噪音小，运转平稳，温度自控，安装维修方便;
5. 适用范围广，可干燥各种物料，是通用干燥设备;
6. 进出风口备有中、高效过滤器，供客户选择。
四.主要技术参数
| 型号 | CT-C-O | CT-C-Ⅰ | CT-C-Ⅱ | CT-C-Ⅲ | CT-C-Ⅳ | |
| YY0026-90行业标准型号 | RXH-7-C | RXH-14-C | RXH-27-C | RXH-41-C | RXH-54-C | |
| 技术参数 | 蒸发面积(m2) | 7.1 | 14.2 | 28.3 | 42.4 | 56.5 |
| 有效容积(m3) | 1.3 | 2.6 | 4.9 | 7.5 | 10.3 | |
| 每次干燥量(kg/批) | 60 | 120 | 240 | 360 | 480 | |
| 散热器面积(m2) | 10 | 20 | 40 | 60 | 80 | |
| 耗用蒸汽(kg/h) | 6 | 20 | 45 | 70 | 90 | |
| 电加热功率(KW) | 6~9 | 18 | 24 | 36 | 48 | |
| 风机电量(m3/h) | 3450 | 3450 | 6900 | 10350 | 13800 | |
| 风机功率(kw) | 0.45 | 0.45 | 0.45*2 | 0.45*3 | 0.45*4 | |
| 外型尺寸(mm)宽*深*高 | 1410*1200*2106 | 2250*1200*2160 | 2250*2160*2160 | 3290*2160*2160 | 4360*2160*2160 | |
| 配件 | 配A烘车(辆) | 1 | 2 | 4 | 6 | 8 |
| 应配用烘盘(只) | 24 | 48 | 96 | 144 | 192 | |
| 温度自控箱 | 有 | 有 | 有 | 有 | 有 | |
| 总重量 | 480 | 1080 | 1480 | 1960 | 2400 | |
CT-C-0 单门单车
CT-C-Ⅰ 两门两车
CT-C-Ⅱ 两门四车
CT-C-Ⅲ 三门六车
CT-C-Ⅳ 四门四车
热风循环烘箱原理图

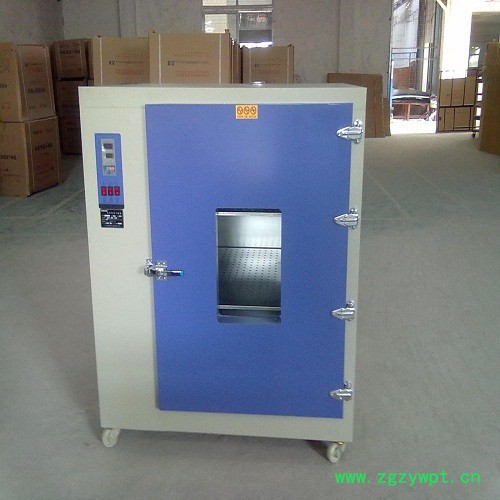

101型系列电热鼓风干燥箱
一、概述 本产品适用工矿企业，电子产品、科研院所、大小院校、医药卫生等实验室对物品的干燥、烘熔、熔蜡、灭菌、固化使用。
二、结构特点
1.外壳采用优质冷轧钢板制作，表面经过喷涂工艺处理，造型新颖、美观大方
2.内胆采用不锈钢板或冷轧板经防腐处理、加工成型
3.箱门中间装有玻璃观察窗，看随时观察工作室内被加热物品的情况
4.箱门口镶嵌耐高温胶条，密封性好，防止热量流失
5.数字显示工作室的温度，观察容易，读取方便
6.具有时间比例调节功能的温控器及白金传感器作为本设备的测温系统，测量误差小，控温精度高。
7.工作室上侧设置排风阀，工作过程中看随时将被加热器释放的潮气排出箱外。
三、产品型号说明
101----鼓风干燥箱 A-----不锈钢板内胆
B------优质钢板内胆
四、工作原理 工作室内空气经电热器加热后，经风机强制循环，在工作区与被加热物品进行均匀的热量交换，以达到烘烤或干燥的目的。
五、正常使用工作条件
1.电源电压：220±22V;50±1HZ
2.环境温度：5—40℃
3.相对湿度：＜85%
4.周围无强烈的振动和气流存在
5.无腐蚀气体存在
6. 控温范围：室温＋10℃～250℃；温度：精确度±1℃ at 100℃；波动度±1℃；均匀度≤±2.5℃。
主要技术指标
| 项目 型号 | 101-0A/B | 101-1A/B | 101-2A/B | 101-3A/B | 101-4A/B | |
| 工作电压 | 220V，50Hz | 380V50Hz | ||||
| 工作温度范围 | 50℃～300℃ | |||||
| 温度波动度 | ±1℃ | |||||
| 温度均匀度 | ±2.5％ | |||||
| 整机功率 | 0.5kW | 2kW | 2.4kW | 4kW | 6kW | |
| 工作室尺寸 （高×宽×深） （mm) | 高 | 350 | 450 | 550 | 750 | 1000 |
| 宽 | 350 | 450 | 550 | 600 | 800 | |
| 深 | 350 | 350 | 450 | 500 | 800 | |
| 外形尺寸 （高×宽×深） （mm) | 高 | 660 | 760 | 860 | 1250 | 1380 |
| 宽 | 530 | 530 | 630 | 840 | 1210 | |
| 深 | 570 | 670 | 770 | 640 | 1000 | |
七、使用方法
1.打开箱门，将所需加热物品放置箱内的搁板上，关好箱门，把控制面板上的排气调节阀拨扭开到一半（加热过程中可随被干燥物品的温度进行适当调整）
2.接通与本设备要求相一致电源，并将所使用供电电源插座的接地端可靠接地
3.打开电源开关，电源指示灯亮，仪器开始加热工作，温控仪表开始显示工作室的温度
4.根据被加热物品温度需要，设定所需温度，若指针式控温仪转动温控仪上的温度设定旋钮（数显式可参照控温仪说明书）
5.工作完毕后，关闭电源开关即看
八、注意事项
1.不得将易燃、易爆、腐蚀性物品或在加热之后释放易燃、易爆、腐蚀性、挥发性的物品 放入箱内进行加热。
2.被加热物品的相对湿度不得大于85%
3.所需干燥物品不得大于搁板面积的70%，易于物品通风干燥。
九、安装维护
1.地面（台面）应平整
2.周围无易燃、易爆、腐蚀性物品及气体
3.据墙壁以20-30CM为宜
4.通风良好，落尘量小，空气湿度不大于85%
5.经常保持箱内外清洁、干燥 6.干燥箱上面不得堆放物品。
本产品分全碳钢,外碳钢内不锈钢,全不锈钢制作三种规格,价格不一。可根据客户需要设计和生产各种规格。
大型电热鼓风干燥箱技术参数:
| 产品名称 | 型号规格 | 电热功率(Kw) | 工作室尺寸 宽×深×高(mm) | 温度范围(℃) |
| | PG101-5 | 10 | 1200×800×1000 | 300 |
| PG101-6 | 16 | 1200×1000×1200 | ||
| PG101-7 | 20 | 1200×1000×1500 | ||
| HG101-8 | 24 | 1500×1200×1800 | ||
| PG101-9 | 42 | 1800×1500×2000 | ||
| PG101-10 | 48 | 2000×1800×2000 | ||
| PG101-11 | 60 | 2000×2500×2000 | ||
| PG101-12 | 68 | 2000×3500×2500 | ||
| 高温电热鼓风干燥箱 | PG8310-3 | 10 | 500×600×750 | 500 |
| PG8310-4 | 16 | 800×800×1000 | ||
| PG8310-5 | 18 | 800×1000×1000 | ||
| PG8310-6 | 20 | 1000×1200×1200 | ||
| PG8310-7 | 22 | 1000×1200×1200 | ||
| PG8310-8 | 24 | 1200×1500×1800 |

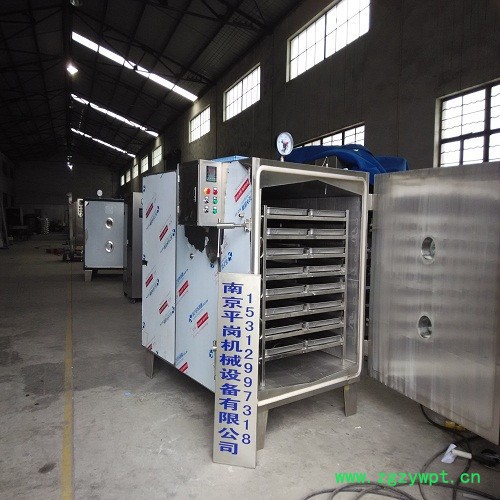

一、真空干燥箱、真空烘箱用途： 真空干燥箱广泛用于医药、食品、轻工、化工等行业作低温干燥之用，具有干燥物品速度快、污染小、不对被干燥物品的内在质量造成破坏的优点。
二、真空干燥箱、真空烘箱特点：
真空干燥箱能在较低温度下得到较高的干燥速率，热量利用充分，适用于对热敏性物料和含有容剂及需回收溶剂物料的干燥。在干燥前可进行消毒处理，干燥过程中任何不纯物无混入，本干燥器属于静态真空干燥器，故干燥物料的形体不会损坏。
三、真空干燥箱、真空烘箱原理：
真空干燥是将干燥物料处于真空条件下进行加热干燥。它是利用真空泵进行抽气抽湿，使工作室内形成真空状态，降低水的沸点，加快干燥的速度。
四、真空干燥箱、真空烘箱设计图：
| | |
五、真空干燥箱、真空烘箱主要参数：
| 型号 | 烘盘数量(只) | 层数 | 外型尺寸(mm) | 工作室尺寸(mm) | 质量(Kg) | 配用真空泵 |
| FZG-4 | 4盘 | 4 | 910×760×1200 | 750×600×600 | 800 | SK-0.8 2.2KW |
| FZG-8 | 8盘 | 4 | 910×1210×1200 | 750×1050×600 | 950 | |
| FZG-16 | 16盘 | 8 | 860×1160×1600 | 750×1050×1200 | 1500 | SK-1.5 3KW |
| FZG-20 | 20盘 | 10 | 1210×860×1800 | 1050×700×1400 | 1500 | |
| FZG-32 | 32盘 | 8 | 1210×1510×1600 | 1050×1350×1200 | 2100 | SK-3 5.5KW |
| FZG-40 | 40盘 | 10 | 1210×1550×1800 | 1050×1350×1400 | 3000 | |
| FZG-48 | 48盘 | 8 | 1600×1700×1600 | 1400×1500×1200 | 3500 | SK-6 11KW |
| FZG-60 | 60盘 | 10 | 1600×1700×1800 | 1400×1500×1400 | 4000 | |
| FZG-72 | 72盘 | 12 | 1600×1700×2000 | 1400×1500×1600 | 5000 | |
| 烘盘尺寸：640×460×45（mm） 层高：120 （mm） 烘架使用温度：常温~120(℃) 箱内空载真空度：-0.091（mpa） | ||||||
六、真空干燥箱、真空烘箱同类产品：
| YZG系列圆形真空烘箱 | DZF系列实验室真空烘箱 | SWG系列真空烘箱 | SZG系列真空烘箱 |
