| 传热面积 | 其他 |
|---|---|
| 功率 | 9 |
| 规格 | hg -4/3 |
| 结构形式 | 多层带 |
| 适用物料 | 多种物料可用 |
| 外形尺寸 | 4000*1200*1320 |
| 应用领域 | 食品快速干燥设备 |
| 用途 | 产品表面去水干燥设备 |
| 占地面积 | 其他 |
| 重量 | 1500KG |
| 转速 | 可调 |
| 干燥介质 | 网带式风干机 |
| 工作类型 | 气流式 |
| 品牌 | 鼎鸿 |
| 加工定制 | 是 |

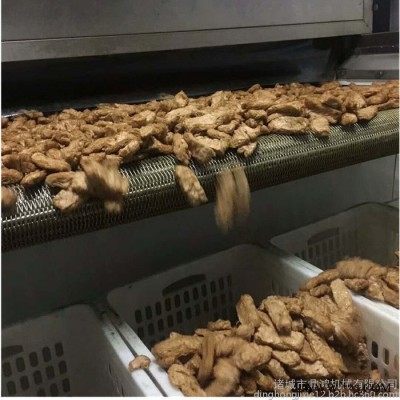

多层网带式烘干机，广泛应用于食品、农副产品、脱水蔬菜、中药材、水产品、土特产品、饲料及化工原料等行业之片状、条状、块状和颗粒状物料的脱水干燥作业。具有高效节能的特点，在穿孔机流加热、分层进风、分段变温干燥、余热回收等方面具有国内水平，主要性能指标达到九十年代国际先进水平。
性能特点
1.网带干燥机（网带烘干机）可以调节空气量、加热温度、物料停留时间及加料速度以取得的干燥效果。
2.设备配置灵活，可使用网带冲洗系统及物料冷却系统。
3.网带式干燥机（网带烘干机）大部分空气循环利用，高度节省能源。
4.网带烘干机独特的分风装置，使热风分布更加均匀，确保产品品质的一致性。
5.热源可采用蒸气、导热油、点或燃气热风炉配套。
网带烘干机性能特点：
1、设有自动张紧装置，网带运行平稳，翻转自如，从而解决了掉链、卡链、跑偏等现象。
2、筛网选用耐热钢丝编织成网状，具有强度高，不易变形，透气性好。
3、网带由调速电机传动，可根据需要调节运转速度，控制烘干时间
4、烘干机内各段温度数字显示，便于掌握和控制窑内温度。
5、烘干机每节留有维修通道，便于对设备进行维修。
6、热风炉加热**采用链条炉自动加热设备，自动上，自动除渣，热效率高，煤种适应广，洁净环保，省工省时。
7、设有防火装置，窑头、窑中、窑尾、装有三个热电偶，烟道进风口设有烟闸门，一旦机械出现故障，立即放下闸门，隔断热源，防止起火。
8、采用正压吹风，避免烘干箱体节与节直径因密封不严，进入凉风，浪费热源，造成热能浪费，增加投资成本。
9、设计从上层低温区进球、机尾低温区出球，由低温区渐变受热、高温区渐变受热，避免成型后含有8-10 %水分的因急剧受热而产生龟裂、爆裂，破损率低。
10、烘干箱体上部低温区出风温度≤100℃，含尘量小，引风机使用寿命长，运行成本低。网带烘干机的设计、改造、完善，积累了丰富的实践经验。并在国内大部分地区以及朝鲜、印度、印度尼西亚、东南亚、南非等国冶金、化工、机械、焦化行业得到广泛的实际应用，得到了用户的一致认可。
结构配置

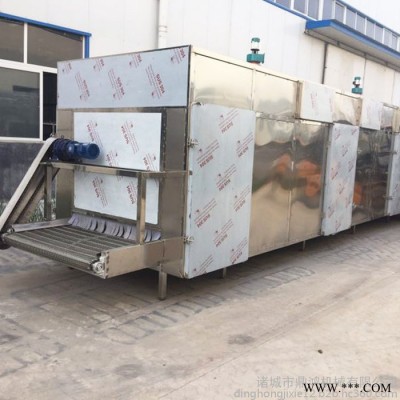

箱体采用保温框架结构。内壁采用不锈钢304δ1.5mm，外壁采用不锈钢304δ1.5mm，框架采用碳钢（Q235-B）型材焊接，保温材料采用超细**铝棉。
箱体两侧开检修门及清理口，可以方便的对设备进行维护及清理。为了保证物料干燥均匀，在箱体内部设计有导流均风装置

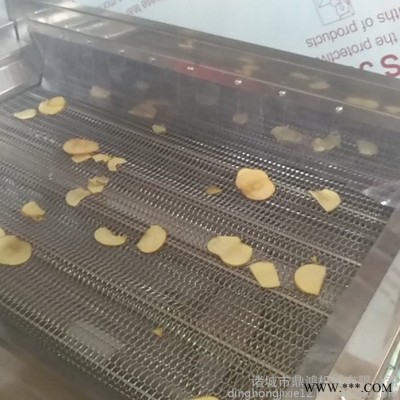

输送系统由变频减速电机、输送链条、输送网带、网带撑杆、挡板、传动链轮、传动轴、张紧装置等组成，其中输送网带采用平衡输送带（含撑杆和挡板）。
循环风机采用轴流风机,风机采用耐高温式，便于维护及更换。
加热采用不锈钢翅片式蒸汽换热器，温度控制采用气动薄膜比例调节阀。
排风系统用于将干燥产生的废气排除，各单元产生的废气经汇总后排出室外。
网带传输采用变频调速控制上采用互锁方式，确保设备运行安全。当发生故障时，控制上自动采取安全保护措施。同时发出声光警报。网带运行速度可根据物料的干湿度、物料辅设厚度及烘干温度自行调节，*终的物料脱水量与运行速度、烘干温度、物料铺设厚度有直接关系。

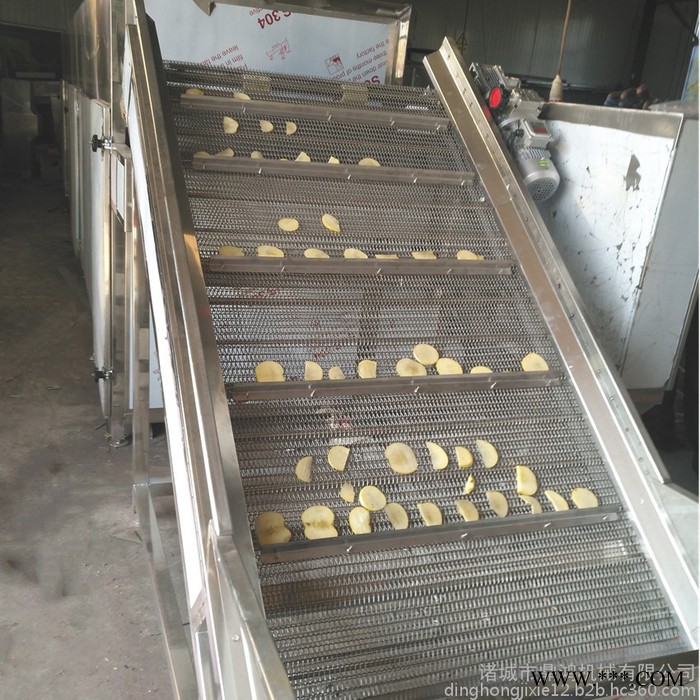

设备配置一台上料机。上料机为不锈钢网带运行，运行速度与网带运行速度同步
设备配备一台单立式控制柜，采用PLC程序控制，彩色人机界面触摸屏显示，控制箱内除设有相关电器元件（接触器、断路器等外）还设有热保护和相序保护装置。设备自动调、控温度，自动调节运行速度，自动强制排湿，设备工作除人工上料外均为自动工作。低压电器选用正泰电器。
主要参数：
外形尺寸：定制（mm）
（长度11m含上料机4米，宽2m含设备外一侧循环风机300mm，高度含设备底架600mm和顶部排湿风机高度400mm）
工作室尺寸：定制（mm）
网带宽幅：1200mm
传动电机：4.5KW
铺料厚度：10-50mm
使用温度:60-100℃
干燥强度:100-250k**/h
蒸汽压力： 0.2-0.6MPa
蒸汽耗用量：220-350kg/h
排湿风机功率：0.45kw×3台
循环风机功率： 0.75kw×12台
运行速度：0.2-0.6m/min可调
配置表：
| 序号 | 名称 | 规格型号 | 产地 |
| 1 | 内壁 | SUS304δ1.5mm | 山西太钢 |
| 2 | 外壁 | SUS304δ1.2mm | |
| 3 | 门板 | SUS304δ1.2mm | |
| 4 | 轨道 | SUS3045mm角钢 | |
| 5 | 排湿管道 | SUS304δ1.2mm | |
| 6 | 输送链条 | 节距:50.8 | 山东廊坊 |
| 7 | 链轮 | P76.2 Z14 | |
| 8 | 轴 | 304 | |
| 9 | 撑杆 | 304 | 自制 |
| 10 | 网带 | 304 | 江苏江都 |
| 11 | 保温材料 | **铝纤维棉 | 南京吉宁 |
| 12 | 密封条 | 硅橡胶 | 江苏奥特 |
| 13 | 蒸汽散热器 | 304翅片式4组 | 南京长河 |
| 14 | 减速机 | 10NMRV | 江苏国泰 |
| 15 | 截止阀 | DN25 | 上海通用 |
| 16 | 气动薄膜调节阀 | DN40 | 江苏科宇 |
| 17 | 浮球式疏水阀 | DN25 | 上海通用 |
| 18 | 蒸汽总管 | 3/4管 | 江苏五星 |
| 19 | 轴流循环风机 | RF-750×12台 | 晨光风机 |
| 20 | 排湿风机 | DF-450×3台 | |
| 21 | 智能控温仪表 | N-6000 | 上海华泰 |
| 22 | 变频器 | 4.5kw | 台达 |
| 23 | 彩色人机界面触摸屏 | TPC7062 | 昆仑通态 |
| 24 | PLC程序控制 | P7-200 | 西门子 |
| 25 | 低压电器 |
| 正泰
|
